JDZJ-3Q,JDZJ-6Q,JDZJ-10Q电压互感器
一、概述：
JDZ-6Q电压互感器是户内环氧树脂浇注式支柱式全工况型产品，在额定频率为50HZ，额定电压为6KV以下的电力系统中作继电保护或电能测量用。
二、结构特点：本产品为全封闭结构，采用户内环氧树脂真空浇注而成，具有耐电弧、耐紫外线、耐老化等特点。外形采用防雨伞群，表面爬电距离大，二次出现端子加有金属保护罩密封，防雨、防尘、耐腐蚀，是老式油浸产品的理想替代品。
三、工作条件：
1、环境温度
最高温度45℃，平均温度不超过30℃，最低温度：-45℃。
2、海拔高度不超过1000M（超过请著明）
3、接地方式：中性点非有效接地系统
4、大气条件：无严重污染

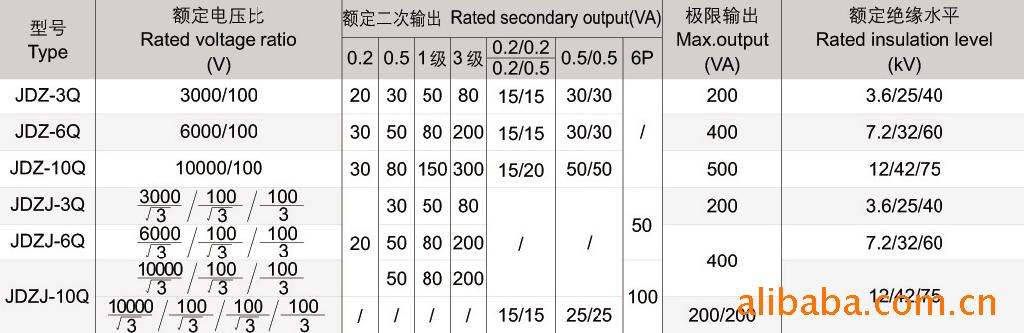

四、技术参数：
1、额定绝缘水平：7.2/32/60kv
2、负荷的功率因数：cosφ=0.8（滞后）
3、表面爬电距离：
4、产品标准：GB1208-2006《电磁式电压互感器》
五、外形及参数：





六、注意事项：
