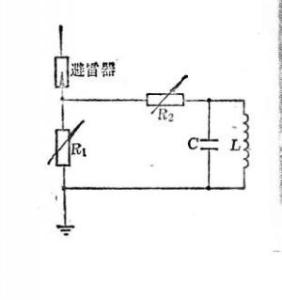

放电计数器的电气回路由非线性电阻R₁、R₂、电容器C及计数器L组成，即放电计数器串联在避雷器下部与地之间，如图1所示。

图1 放电计数器电器回路图

放电计数器一般与35kV及以上普通阀型避雷器配合使用，当雷电流经过避雷器进入放电计数器时，电流的一部分经R₁入地，另一部分经R₂给电容器C充电，冲击电流过去后，电容器C对计数器L放电，使计数器动作。放电计数器的元件均固定在密封的铝盒中，高压进线端装有瓷绝缘子，地线接在计数器的安装螺钉上。^[1]

JSY-8型放电计数器是对过电压保护器工作状况进行实时及累计计数的装置，通过它可以详细监视及所保护线路的状况，预知事故前异常情况，达到分析异常动作原因，预防事故发生的作用。

JSY-8型过电压放电记录仪采用自行设计的高速率数据处理单元，抗干扰能力强，软件数字滤波调理电路，可以实时准确记录过电压保护器三相之间动作次数。附带快速，分相累计显示历史动作次数。

JSY-8型过电压放电记录仪采用STN点阵式液晶显示，清晰明了，外观美观。

JSY-8型过电压放电记录仪为分体结构，数据采集、数据处理及显示为两分体，通过RJ45接口用网线相连接，根据现场需要，可以任意拆分，数据处理及显示单元拆分后在柜体上安装简便，只须三个螺丝。

JSY-8型过电压放电记录仪依结构设计，在本体上面安装极其简单，不用动任何结构，只须解开四个接线头。毋庸质疑，可以在任何已经运行的过电压保护装置上加装此型号放电计数器。

过电压动作计数器产品为无源设计，无须外接电源，由于软件设计采用了实时省电模式，本体附带高性能电池可以使用三年，电池仓更换电池简单方便。
