主要概念来自于陀螺仪，由于第一个万向接头由罗伯特·胡克制造，因此又称做胡克接头。其实意大利数学家卡尔达诺（Gerolamo Cardano）在此前 一世纪的1545年就已提出了万向接头的想法，但是他是否制造出来实际模型却没有记载。在欧洲，人们也管这一装置叫做卡丹接头（Cardan joint）或者卡丹杆（Cardan shaft）。瑞典人克里斯托弗·普尔海姆后来重新发明了这种装置，因此在瑞典语中成为它被称为“普尔海姆结”（Polhemsknot）。

万向接头变化图

万向接头的主要问题－即使在驱动轴的旋转轴以恒定的速度转动，从动轴在旋转轴变速，造成振动、磨损和速度上的差异，主动轴的速度变化取决于连接的配置，可指定的三个变量：

：轴1的旋转角度

：轴2的旋转角度

：两联接轴的偏离角度，若两轴为直线连接，则此角度为0

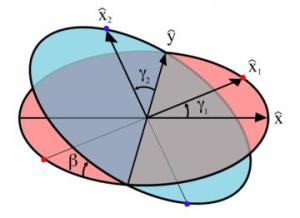

这些变量在右侧的图中说明。还示出了具有单位矢量的一组固定坐标轴 and 和每个轴的旋转平面。这些旋转平面垂直于旋转轴线，并且不随轴线旋转而移动。两个轴由未示出的万向节连接。然而，轴1在图中的红色旋转平面上的红点处附接到万向节，并且轴2附接在蓝色平面上的蓝点处。相对于旋转轴固定的坐标系被定义为具有其x轴单位矢量 ( and )从原点指向一个连接点。 如图所示，是成角度的 相对于其沿着“x”轴的起始位置和是成角度的 相对于沿着“y”轴的其起始位置。

被限制在图中的“红色平面”并与之相关

被限制在图中的“蓝色平面”，并且是在“x”轴上的单位矢量的结果 通过欧拉角旋转 ]:
