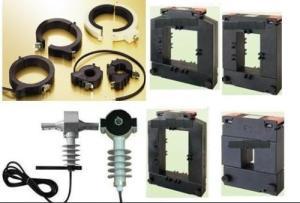

一.概述本电流互感器，产品符合IEC和GB1208-97《电流互感器》；适用于额定电压为10kV及以下户内装置。供电路控制、保护等用。二.结构简介 本电流互感器采用高强度PVC外壳，全浇注母线式结构。互感器直接卡在电缆上三个性橡胶圈抵住电缆与电缆与一体。 互感器铁芯采用优质硅钢片卷制，二次导线均匀绕制在铁芯上。 互感器为开合式结构可以不切断电缆进行安装。三、适用范围（若要订产品适用范围超出下列范围可与我协商后确定） 1.安装地点的海拔不超过3000m； 2.环境温度：-25—+40℃； 3.可穿一次电缆外径：φ8—φ240mm 4.输入：0～60KA 5.输出：0～500mA 1A或5A 5VDC或4～20MA（客户自行定义） 6.大气中无严重影响互感器绝缘性能的污染及浸蚀性和爆炸性介质。在供电用电的线路中电流电压大大小小相差悬殊从几安到几万安都有。为便于二次仪表测量需要转换为比较统一的电流，另外线路上的电压都比较高如直接测量是非常危险的。电流互感器就起到变流和电气隔离作用。 　　较早前，显示仪表大部分是指针式的电流电压表，所以电流互感器的二次电流大多数是安培级的（如5A等）。现在的电量测量大多数字化，而计算机的采样的信号一般为毫安级（0-5V、4-20mA等）。微型电流互感器二次电流为毫安级，
