行光管英文名称：collimator

平行光管是通过它取得来自无限远的光束，此光束谓之平行光。是装校调整光学仪器的重要工具，也是光学量度仪器中的重要组成部分，配用不同的分划板，连同测微目镜头，或显微镜系统，则可以测定透镜组的焦距，鉴别率，及其他成像质量。将附配的调整式平面反光镜固定于被检运动直的工件上，用附配于光管的高斯自准目镜头，通过光管上的高斯目镜观察，可以进行运动工件的直线性检验。

主要是用来产生平行光束的光学仪器，是装校调整光学仪器的重要工具，也是光学量度仪器中的重要组成部分，配用不同的分划板，连同测微目镜头，或显微镜系统，则可以测定透镜组的焦距，鉴别率，及其他成像质量。

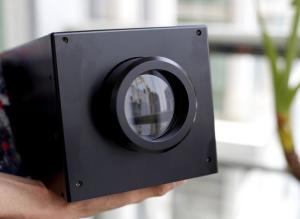

将附配的调整式平面反光镜固定于被检运动直的工件上，用附配于光管的高斯自准目镜头，通过光管上的高斯目镜观察，可以进行运动工件的直线性检验。光源发出的光经聚光镜会聚与分光板反射后均匀照亮分划板。当分划板位于物镜的焦面上时，分划板的像在物镜像空间的无穷远处，即由平行光管发出的光是平行光束。 2..毛玻璃：由于灯丝发出的光不是均匀的面光源，因此需要通过毛玻璃将其转换成均匀的面光源照射分划板。 3.分划板：十字叉丝，波罗板，鉴别率板，星点板。 4.物镜：平行光管物镜。 四、常见的平行光管参数： 成像位置（Focus position） ：无穷远（Infinity position） 靶面尺寸（Chart size）　 ：127.2mm(W)x95.4mm(H) 窗口尺寸（Luminance face size） ：112mm(W)x 84mm(H) 透镜直径(Lens diameter) ：φ70mm(Effective diameter ：φ65mm 光源（Lighting Source） ：面光源（surface light source） 光源驱动（Lighting drive） ：恒流驱动（Constant current power supply） 照明方法（Lighting method） ：透射法（Transillumination） 照度(Luminance)　 　 　 ：> 400lx 外形尺寸(Dimensions)　 　 ：417mm(D)x161mm(W)x151mm(H) 重量(Weight)　 　 　 ：6.1Kg （需要实际测量） 使用电源(Power supply)　 　 ：DC 12V～15V（1A） 功耗(Power consumption)　 　：200mW 五、常见平行光管的图片展示： 新目平行光管 平行光管 六、主要用途 主要应用于：对一体机机芯、球机机芯的镜头进行智能校对。 校对完成时间：1分30秒；一般手动校对时间为10-15分钟，智能校对更节约时间、更精准！
