1简介
工业烘干机是对大量物料进行干燥作业常用的机械。待干燥的物料多采用皮带运输机或斗式提升机送到料斗，并通过加料管进入进料端，一般加料管的斜度要大于物料自然斜角，以便物料能顺利地流入工业烘干机内。工业烘干机广泛用途应 用于食品、饲料、化工、医药、矿山等行业。设备工作过程如下：脱水后的湿物料加入干燥机后，在滚筒内均布的抄板器翻动下，物料在干燥机内均匀分散与热空气 充分接触，加快了干燥传热﹑传质。在干燥过程中，物料在带有倾斜度的抄板和热气质的作用下，至干燥机另一段星形卸料阀排出成品。该机适用于含水小于85% 的各类糟渣物料的干燥，如啤酒糟、豆渣、喷浆玉米皮、煤泥、果渣等，对于开辟饲料资源，降低饲养成本，减少环境污染具有良好效果。
2原理
工 业烘干机的热源来自燃烧装置，本烘干机采用顺流式加热方式。因此需要烘干的物料，从进料箱、进料溜进入筒体，即被螺旋抄板推向后。由于烘干机倾斜放置，物 料一方面在重力和回转作用下流向后端，另一方面物料被抄板反复抄起，带至上端再不断地扬撒下来，使物料在筒内形成均匀的幕帘，充分与筒内的热气流进行热交 换，由于物料反复扬撒，所含的水分逐渐被烘干，从而达到烘干的目的。
3操作

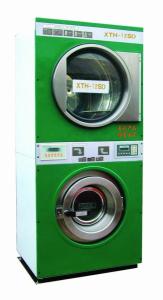

1、打开机门，将脱水机脱水后的物料均匀地旋转在转筒内，然后将门关闭锁紧。
2、根据织物种类，选择合适的时间，调节定时装置至所需时间。
3、按启动按钮，起动风机，根据用户需要，转筒旋转方向可选择单向旋转和双向旋转。只要将电脑板开关旋向单向或双向，机器就会根据要求执行单向运转或双向运转。（正转25秒，停5秒，反转25）
4、经常从观察窗观看内部织物的翻转情况，如发现意外情况应及时切断电源，检查故障。
5、机器运行至规定时间时，机器将自动停止运转，此时须请操作者开门检查内部织物的烘干情况，如未达到效果，可适当延长时间。
4安装
1、基础验收:主要检查基础混凝土浇注质量与尺寸位置偏差:外观上要求基础表面干净,无油污、灰尘、杂物,无钢筋裸露、无裂纹缺角、预期留孔内无残留壳子板,以及其它浇注缺陷. 对于基础尺寸与位置偏差应符合下列要求:形状尺寸与基础坐标位置,纵横轴线误差小于20mm.不同平面标高误差小于 20mm、只答应负不答应正;斜度误差全长小于20mm,出料端答应不答应正;上平面不平面度小于5mm/m,全长小于10mm.
2、设备验收:对照烘干机制造商提供的设备装箱单,对零件、部件、尺度件、随机文件等进行盘点,检查有无错发缺件、变形损坏等情况,并作好记实,以便在安装前采购或制备.清除包装时涂饰的保护涂层以及粉尘、油污、锈蚀等情况,检查修整在运输装卸过程中所造成的损坏变形.对零部件、枢纽配合件,进行预检测和预装配,以避免安装工作中的返工,保证安装进度及安装质量.
3、编制安装工艺:
基本安装程序.制定零部件清洗、检测、运输起重就位、装配检测,调整试运转等各项工作顺序和内容. 安装工艺方法.对重要零部件或枢纽部位,编写详细检测安装方法、质量要求、技术尺度、偏差范围、所需工具量具等事项. 安全技术要求.制定装配功课中,为避免可能发生的事故,必需采取的安全措施,吊装功课中的指挥,枢纽部位安装操纵规程,特殊留意事项等.对功课现场、电器线路、管道等可能发生事故的隐患及防范措施等.
5种类
工业烘干机是对大量物料进行干燥作业常用的机械。待干燥的物料多采用皮带运输机或斗式提升机送到料斗，并通过加料管进入进料端，一般加料管的斜度要大于物料自然斜角，以便物料能顺利地流入工业烘干机内。
回转一般按被干燥物料的加热方式可将转筒干燥机分为以下三种类型
一、直接传热的转筒干燥机
回转烘干机机内的干燥介质（热空气或烟道气）直接与干燥物料接触，主要靠对流传热。
回转烘干机湿物料和干燥介质的流向有并流和逆流两种，也有逆流与并流合用的。干燥物料与干燥介质的流动方式，既影响干燥过程的速率，又影响产品的质量。
二、间接传热的工业烘干机
当被干燥物料不宜与烟道气或热空气直接接触时，可采用间接传热的干燥机，而其干燥所需的全部热量都是经过金属壁面传给被干燥物的。
三、复式传热的工业烘干机
在工业烘干机中，一部分热量由干燥介质通过传热壁传给被干燥物料；另一部分热量则由干燥介质直接与物料接触而传递。它是热传导与对流传热两种形式组合的回转干燥机。
工业烘干机设备主要分为几种：[1]
(a)高湿物料烘干设备:煤泥烘干机、粉煤灰烘干机、矿渣烘干机、污泥烘干机、沙子烘干机、耐材烘干机、褐煤烘干机、矿粉烘干机、膨润土烘干机、萤石粉烘干机、高岭土烘干机
(b)新品烘干机：三筒回转滚筒烘干机
(c)回转窑设备：回转窑风扫磨机
(d)禽畜粪便烘干设备：鸡粪烘干机牛粪烘干机
(e)糟渣类烘干机:酒糟烘干机豆渣烘干机果渣烘干机
6技术参数
产品规格 （m) |
处理能力（t/h) |
电机型号→功率 (kw) |
减速机型号 |
入料水分（%） |
燃料煤热值 |
出料水分 （%） |
| Φ0,8x8 | 0,8-1,2 | M160M-6→3 | ZQ350Ⅱ-25 | 25±,5 | ≥5500 | ≤13 |
| Φ0,8x10 | 0,8-1,5 | M160M-6→4 | ZQ350Ⅱ-25 | 25±,5 | ≥5500 | ≤13 |
| Φ1,0x8 | 1,6-1,8 | M160M-6→4 | ZQ350Ⅱ-25 | 25±,5 | ≥5500 | ≤13 |
| Φ1,0x10 | 1,8-2,2 | M160M-6→5 | ZQ350Ⅱ-25 | 25±,5 | ≥5500 | ≤13 |
| Φ1,2x8 | 2,2-2,5 | M160M-6→5,5 | ZQ350Ⅱ-25 | 25±,5 | ≥5500 | ≤13 |
| Φ1,2x10 | 2.5-3 | M160M-6→7,5 | ZQ350Ⅱ-25 | 25±,5 | ≥5500 | ≤13 |
| Φ1,5x14 | 7-9 | Y180L-6→15 | ZQ400Ⅱ-31,5 | 25±,5 | ≥5500 | ≤13 |
| Φ1,5x18 | 9.5-12 | Y180L-6→15 | ZQ400Ⅱ-31,5 | 27±,5 | ≥5500 | ≤13 |
| Φ1,8x14 | 12-17 | Y200L-6→18,5 | ZQ400Ⅱ-31,5 | 25±,5 | ≥5500 | ≤13 |
| Φ1,8x18 | 14-18 | Y200L1-6→18,5 | ZQ400Ⅱ-31,5 | 27±,5 | ≥5500 | ≤13 |
| Φ2,0x18 | 18-22 | Y200L2-6→22 | ZQ50Ⅱ-31,5 | 25±,5 | ≥5500 | ≤13 |
| Φ2,0x20 | 18-23 | Y200L2-6→22 | ZQ50Ⅱ-31,5 | 30±,5 | ≥5500 | ≤13 |
| Φ2,2x18 | 21-25 | Y200L2-6→22 | ZQ65Ⅱ-31,5 | 27±,5 | ≥5500 | ≤13 |
| Φ2,2x20 | 22-25 | Y225M-6→30 | ZQ65Ⅱ-31,5 | 30±,5 | ≥5500 | ≤13 |
| Φ2,4x20 | 25-29 | Y225M-6→30 | ZQ75Ⅱ-31,5 | 27±,5 | ≥5500 | ≤13 |
| Φ2,4x22 | 26-30 | Y225M-6→30 | ZQ75Ⅱ-31,5 | 30±,5 | ≥5500 | ≤13 |
| Φ2,6x20 | 28-33 | Y250M-6→37 | ZQ85Ⅱ-31,5 | 25±,5 | ≥5500 | ≤13 |
| Φ2,6x24 | 29-35 | Y250M-6→37 | ZQ85Ⅱ-31,5 | 30±,5 | ≥5500 | ≤13 |
| Φ3,0x20 | 45-50 | Y280S-6→45 | ZQ100Ⅱ-31,5 | 25±,5 | ≥5500 | ≤13 |
7保养
在烘干机的日常维护中，我们需要保养的地方大致上有以下四种，分别是：
首先，是烘干机停机时的检查。我们在烘干机停机不使用的情况下，要对烘干机上面的螺母进行检查，在使用的过程中这些螺母经常会出现松动的现象，而且这些现象也是不能够避免的，因此我们要认真的做好这些工作。
其次，是烘干机上螺母的润滑工作。我们的烘干机在使用时要经常对其螺母进行润滑工作，这样只要我们每天做好了螺母的润滑工作，那么就会给以后的生产带来很少的麻烦，而且做好润滑工作对以后的检修也是有很大的好处的。
再次，就是对烘干机电机的保养。对烘干机电机的保养通常是在开机的时候进行的，主要是对电机的噪音，以及发热程度进行检查。这就需要我们拥有一定的判断能力，拥有作为一个维修人员的基本常识。最后，是对其他零部件的保养。对于烘干机的其它零部件我们也要进行好好的检查，不能让任何的一个部位出现错误的现象，只有这样我们的烘干机才能始终处于完美的状态。 烘干机的保养工作是一项极其重要的工作，一定要有专门的检修人员来进行，在生产中也可能遇到一些不同的问题，这里我们就需要用到检修人员的经验来解决了。只有完美的对烘干机进行保养，才能使烘干机的产量不会降低，同时增加烘干机的使用寿命。
1.常打扫周围的环境及刷清热交换器滤网回程。
2.经常检查蒸汽进汽管和接头。经常检查线路操作系统和加热器，发现问题应及时排除。
3.经常将传动部分轴承处加润滑油。
4.机器每半年保养一次，每年大保养一次。
5.为了提高工作效率，增强通风能力，请经常清理、打扫排风口的铁栏网上的杂物，关好所有烘干机门。
6.请经常开启疏水阀排放积水，以免冷水留在散热器中，造成温度升不上来。
