1型式尺寸1.1U形挂环为U型、UL型。

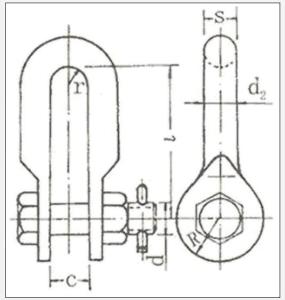

1.2U形挂环主要尺寸应符合如图1所示及下表的规定：

图1

表中型号中字母及数字意义为：

U——U形；L——延长；数字——标称破坏荷重标记。^[1]

2技术要求

2.1U形挂环一般技术条件应符合GB2314—85《电力金具通用技术条件》的规 定。

2.2U形挂环的联结尺寸应符合GB2315—85《电力金具标称破坏荷重系列及零 件联结尺寸》的规定。

2.3U形挂环的设计、制造、试验、验收、及标志与包装等要求应符合DL/T759-2009电力行业标准《连接金具》的规定。

2.3材质与紧固件：

a.U形挂环本体按GB700—79《普通碳素结构钢技术条件》，采用抗拉强 度不低于372.5N/mm2 (372.5MPa)的钢制造；

b.螺母按GB 41—76《六角螺母(粗制)》；

c.螺栓按SD 25—82《六角头带销孔螺栓》；

d.闭口销按SD 26—82《闭口销》。

2.4U形挂环的破坏荷重应不大于以下数值：

U-7、UL-7型 69kN；

U-10、UL-10型 98kN；

U-12型 118kN；

U-16、UL-16型 157kN；

U-20、UL-20型 196kN；

U-25型 245kN；

U-30型 294kN；

U-50型 490kN。

3验收规则及试验方法

U形挂环的验收及试验按GB2317—85《电力金具验收规则、试验方法、标 志与包装》进行。

4标志与包装

U形挂环的标志与包装按GB 2317—85规定进行。
