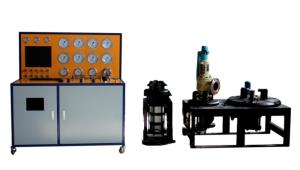

　　本型号安全阀校验台特别适用于各锅炉压力容器检验所及中型化工、石油、冶金，电厂等阀门维修站，用于校验安全阀开启压力及密封性。

       下列各种安全阀都可在本型号设备上进行校验：

　　1、全启式、微启式安全阀；

　　2、各种厚薄法兰安全阀；

　　3、公制、英制螺纹安全阀；

　　4、国产、进口安全阀。

1、国家质量监督局锅炉压力容器监察局颁布的《蒸汽锅炉安全技术监察规程》

2、电力工业部颁布的《电力工业锅炉压力容器监察规程》（DL612-1996）

3、国家电力公司颁布的《防止电力生产重大事故的二十五项重点要求》的规定：

4、中华人民共和国国家发展和改革委员会发布电力行业标准《电站锅炉安全阀应用导则》（DL/T959-2005）

5、国家质量监督检验检疫总局颁布的《安全阀维修人员考核大纲》(TSG ZF002-2005) ^[1]

6、GB12242-98 《安全阀性能试验方法》

　　1、具有根据不同口径和压力的分档气动夹紧结构；

　　2、具有根据校验压力大小的压力切换机构；

　　3、根据用户需要可另配电脑显示、打印、储存有关数据（费用另计）。

·   加压范围：0～70MPa；

·   试验介质：氮气、空气或水；*(特殊介质请咨询)；

·   介质温度：常温；*(特殊温度要求请咨询)；

·   测试工位：1个；*(可扩充)；

·   适用口径：DN10～DN600；

·   装夹方式：手动、三卡爪夹紧；

·   夹紧力：0～50T（根据压力和口径可选）；

·   阀门种类：法兰式或螺纹式；

·   压力测量精度：0.4级压力表；（多接口）

                        ±0.5%FS传感器；*(可选更高精度0.1%F.S)

·   计时范围：0～999h；*(可选项)

·   驱动空气：0.5MPa≤P≤0.8MPa；

·   压缩空气质量要求：过滤精度：15μm；常压露点：3℃；

                              含油量(PPM)：≤5.0；

·  电源电压：AC380V 50Hz；

·   外形尺寸：1550×1120×1650(主机)+860×860×700(夹具)。

　    1、带用于维修时清除杂尘的吹净枪。

　　2、代替枱虎钳气动夹紧。

　　本设备不需电源，不需地基，安全可靠，实用方便。

　　本设备气源只需由用户自行配备一只或数只充压氮气瓶即可工作。

· 高精密的调压阀调节输出压力，通过控制柜上的按钮开关手动控制试验过程；

· 自动液压夹紧系统，工作台采用三卡爪形式，输出力稳定，分布均匀；方便阀门快速安装定位，夹紧压力源采用美国进口增压泵，压力大且能够自动补压，保证试压过程系统的压力稳定和防止安全阀松动；

· 所有高压阀门、管件及接头均采用美国进口316材质产品，系统采用无焊连接，锥面密封，适合于绝大多数液压系统密封要求；保证耐压等级，安全可靠；

· 采用美国SC进口高质量气动液体增压泵和气动气体增压泵，利用气动增压技术，稳压保压平稳无波动，输出压力可调节；

· 以及进口Parker和SMC高质量气动元件，超高压阀门、管件、接头则使用美国进口HIP高质量产品；

· 采用0.4级以上压力表，并提供不同量程压力表分布，提高检测精度；

· 采用自动压力采集系统检测开启压力具有超压、超时、泄露监控功能，可自动报警并终止试验；（自动采集监控系统功能）。 *( 可选项 )
