1特征
· 可靠性
DLP大屏幕拼接墙系统采用原装进口投影机，投影机的全数字化高集成电路设计确保了系统稳定性。由于投影机采用先进的DLP技术，投影机设备无烧坏死现象，一天24小时长期连续使用不会对投影机任何损坏，对显示效果没有任何影响。从安装调试完的显示到数年后的显示都能保持相同的显示效果，达到同样的清晰度、分辨率、精度。
· 实用性
DLP 大屏幕拼接墙系统往往是在发现紧急情况时才能发挥其重要作用，通过快速获取各种动态图像信号，为领导决策和指挥提供辅助作用。大屏幕系统的操作、窗口的切换和缩放、信号源的切换简单明了，快速方便。
· 先进性
随着信息技术发展的日新月异，高智能手段应用在地震局指挥中心辅助决策系统越来越普遍。作为各种信号（计算机、视频、网络等）的集中显示终端，大屏幕投影显示系统一定要具备高分辨率显示、色彩均匀稳定，并且能与各种信号良好兼容的特性。
采用美国德州仪器（TI）公司最新先进技术 0.7 英寸 DMD 芯片，光效率比 0.9 英寸 DMD 芯片提高约 10% 。
采用 12 度偏转角 DMD 微镜片，使图像色彩层次及对比度相对于 10 度偏转角微镜片有了明显的改善。
完善的色彩一致性，有效抑制各画面间三原色的离散，保证颜色的高度一致。
消除“太阳效应”使画面间亮度均匀一致。
整屏可达到 90% 亮度均匀度:可调至 100% 均匀度
先进的屏幕处理技术，具有防反射、高亮度，视角宽，无缝拼接，均匀性好，不易变形。
其独有的一体化内置图像处理系统，可以直接接入数字信号（DVI-1），可以和各种制式的视频信号、模拟/数字计算机信号和网络信号兼容，可以满足数年后的应用需求。
· 开放性
投影拼接墙系统遵循开放系统的原则。系统除了可以直接接入计算机 RGB信号、视频信号外，还可以接入网络信号。通过对信号系统和GIS系统的各种计算机图、文及网络信息、视频图像信息的动态综合显示，实现对 地理状况、发生地震时的状况 等信息的实时监视，为监控人员和领导提供一个高清晰度、高亮度、高智能化的一个交互式的平台。
· 经济性
DLP大屏幕投影拼接墙是目前最先进，也是最“昂贵”的显示系统。它的“昂贵”不仅体现在前期的硬件投入，更体现在后期的维护成本和耗材费用。
2000年就开始大规模销售DLP拼接墙产品，根据行业的经验，某些品牌一年仅灯泡的更换费用（以十块屏为例）就高达七、八万人民币。所以，选择一个有完善质保体系、质量稳定、服务优良的国际知名产品才是明智的选择。
投影机芯采用 的是德国 欧司朗 公司最好的 P-VIP冷光源灯泡，120W的灯泡使用寿命是6000小时。 莱安投影拼接单元 合理设计光路，结构更为紧凑的光学系统，一体化的箱体设计，是免维护的产品。
· 可维修性
显示系统应便于诊断故障和更换部件，以缩短故障时间。预防性维修使故障减少到最低。
投影拼接单元采用先进的模块化结构，投影机、灯泡、屏幕、反射镜均可方便拆卸。更换一个灯泡只需 2~3分钟，投影机的控制板、电源模块、分色轮等均为单独模块，更换非常方便。
· 可扩展性
系统有增加新设备和新功能的能力，软件只需进行简单的扩容就可以满足要求，不必更改源程序；硬件只需相应增加。使系统跟得上时代的发展需求。
投影拼接单元采用箱体化结构，并以积木式拼接，使得日后设备扩充变得非常简单。 另外，图形控制器也是采用开放式模块化结构，只要增加相应板卡，就可实现扩充功能。由莱安提供的 DLP大屏幕控制管理软件升级不需要更改源程序即可增加功能。
· 抗干扰性
系统应有可靠的抗干扰措施，不受地震及其它系统的电磁干扰，也不对其它系统产生电磁干扰。
DLP 大屏幕拼接墙系统具有抗大气过电压、电磁波、无线电和静电等干扰。对强电磁场及静电具有良好的屏蔽和隔离作用。所有的电子产品均满足国家标准规定的电磁兼容性标准。所有产品在外界电磁场和静电干扰下，均不会出现任何画面跳动和扰动。
2系统组成
整套大屏幕投影显示系统主要由以下几部分组成：· 60″ TRX6060 XGA DLP显示单元（具有内置图像处理功能） 9套
· TK-PJ图像处理器1套
· 16X9视频矩阵 1台
· 16X9 RGB矩阵 1台
· 大屏幕显示控制系统集成软件 1套
3系统规格
本项目投影拼接墙由 9套60″ XGA DLP一体化显示单元拼接而成（横向3排，纵向3列），规格如下：
单屏面积： 1220mm (宽) × 915mm (高) = 1.17m2
整屏面积： 1220mm (宽) × 3 × 915 mm (高) × 3=10.04m2
单屏分辨率： 1024× 768
全墙分辨率： （ 1024× 3）× （768× 3）=3072× 2304
4系统功能
· 通过外置组合屏控制器可以通过网络服务器实现各个系统之间的信息交换与共享。以及其他高分辨率计算机网络数字信号和模拟信号在大屏幕上开窗口显示；
· 通过外置组合屏控制器可以实现多路视频信号和多路RGB信号在大屏幕上任意位置切换显示；
·大屏幕显示系统采用TK-PJ外置组合屏控制器，使得本系统接口齐全、功能强大的显示功能。整个系统提供4个视频接口，2个RGB接口；
· 通过控制计算机的许可网络上的任一台计算机都可以操作大屏幕，实现图像的相互调用和控制。
· 通过控制计算机集中控制，可以对各通道任何一路信号均可切换自如。并可根据用户需要制定常用显示模式，实现简单灵活的使用界面；并支持多用户的操作，以及对于用户的权限进行设定。
· 本系统能保证每天工作 24 小时，一年 365 天连续工作。
显示模式图

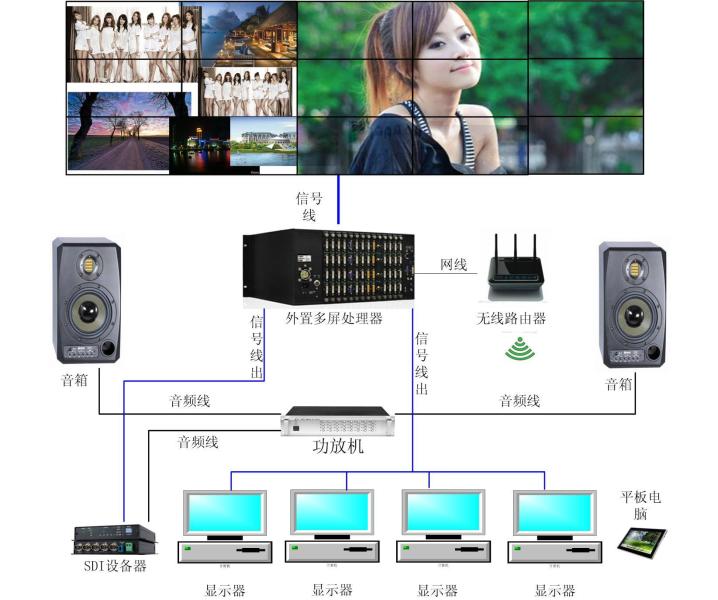

大屏显示拓补图
大屏显示效果图

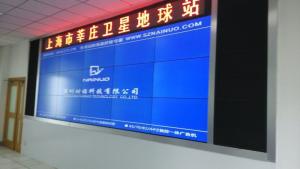

大屏幕拼接效果图
5系统技术指标
| 型号 | TRX6060 |
| 屏幕尺寸 | 60 英寸 |
| 芯片类型 | 单片 0.7" 12 度偏转角 XGA DDR DMD |
| 显示面积 | 1220mm （宽）× 915mm （高） |
| 投影单元厚度 | 745mm |
| 显示分辨率 | 1024 × 768 |
| 亮度 | 750ANSI 流明 |
| 对比度 | 1300:1 |
| 亮度均匀性 | 95% |
| 屏幕视角 | 水平： 160 度，垂直： 80 度 |
| 屏幕增益 | 3.2 |
| 显示色彩 | 全彩 16.7M 色 |
| 视频接口 | 2 路 IN ， 2 路 OUT （复合 BNC ） |
| RGB 接口 | 1 路 IN ， 1 路 OUT （ VGA 15 针） |
| 数字接口 | 1 路 IN ， 1 路 OUT （ TMDS24+5 针） |
| 控制接口 | 1 路 IN ， 1 路 OUT （ RS232 ） |
| 输入信号频率 | RGB ：水平（ 15.5KHz-69KHz,82kHz ）垂直（ 50-88Hz ） |
| 灯泡类型 | 120W UHP |
| 灯泡寿命 | 6000 小时 |
| 屏幕拼缝 | 0.4 mm |
| 工作温度范围 | 5 °～ 35 o C |
| 工作湿度范围 | 20% ～ 80% （不冷凝） |
| 单元重量 | 约 88kg |
| 单元耗电量 | 200W （ 120W 灯泡） |
| 工作电压 | 100 ～ 240V( ± 10%) 50Hz/60Hz |
TK-PJ系统参数：
| CPU模块 | 无 |
| 处理器 | 欧美高端芯片 |
| 系统内存 | 无 |
| 串口 | 无 |
| USB | 无 |
| 硬盘 | 无 |
| CDROM | 无 |
| 软盘 | 无 |
| 图形处理模块 | |
| 显示通道 | 多个图形显示通道 |
| 显示内存 | 每通道 16M DDRAM |
| 分辨率 | 640x480，800x600，1024x768，1280x1024，1600x1200，2048x1536 |
| 显示色彩 | 8位、16位、24位、32位 |
| 输出信号 | 数字 RGB信号 |
| 视频输入模块 | |
| 输入 | 4路，BNC接口 |
| 制式 | NTSC、PAL或SECAM |
| RGB输入模块 | |
| 输入 | 标准 2路VGA，HD15输出头 |
| 分辨率 | 640x480～1600x1200 |
| 网络接口模块 | |
| 协议 | TCP/IP |
| 接口 | 2路10BaseT/100BaseTX |
| 输入设备 | |
| 键盘 | 标准 104，PS2 |
| 鼠标 | 2键，带滚轮，PS2 |
| 电气结构 | |
| 输入电压 | 110V/220V |
| 频率 | /60HZ |
| 功率 | 标准 200W/最大300W |
| 软件支持 | |
| 操作系统 | 任何系统都支持 |
| 其它软件包 | 多屏拼接软件 |
6拼接单元尺寸
46寸超窄边拼接：NZ46015-S3 拼缝：22毫米 亮度：700cd/ ㎡ 光源：CCFL背光 分辨率：1366X768
46寸LCD拼接： NZ46015-S5 拼缝:6.7毫米 亮度：450cd/ ㎡ 光源：CCFL背光 分辨率：1366X768
46寸窄边拼接： NZ46018-S5 拼缝:5.5毫米 亮度：500cd/ ㎡ 光源：WLED背光 分辨率：1920x1080
55寸LCD拼接： NZ55018-S1 拼缝：5.5毫米亮度：500cd/ ㎡ 光源：WLED背光 分辨率：1920x1080
55寸超窄边拼接：NZ55015-S1 拼缝：5.5毫米 亮度：700cd/ ㎡ 光源：WLED背光 分辨率：1366X768
55寸LCD拼接： NZ55046-S1 拼缝：3.9毫米 亮度：700cd/ ㎡ 光源：WLED背光 分辨率：1920x1080
42寸窄边拼接： NZ42015-LBB 拼缝：22毫米 亮度：450cd/ ㎡ 光源：WLED背光 分辨率：1920x1080
42寸拼接： NZ42015-LBA 拼缝：22mm 亮度：700cd/ ㎡ 光源：CCFL背光 分辨率：1920x1080
47寸超窄拼接： NZ47015-LB 拼缝：6.3毫米 亮度：500cd/ ㎡ 光源：WLED背光 分辨率：1366x768
47寸LCD拼接： NZ47015-LD 拼缝：4.9毫米 亮度：500cd/ ㎡ 光源：WLED背光 分辨率：1920x1080
40寸拼接：NZ40015-S6 拼缝：22mm 亮度：500cd/ ㎡ 光源：CCFL背光 分辨率：1920x1080
60寸液晶拼接：NZ46015-P1 拼缝：6.5mm 亮度：700cd/ ㎡ 光源：WLED背光 分辨率：1920x1080
