百科详情

       所谓多彩涂料是由不相容的两相成分组成，其中一相分散介质为连续相，另一相位分散相，涂装时，通过一次性喷涂，便可得到豪华、美观、多彩的图案。

       这种通过一次性喷涂形成的图案与通过多道工序依次完成才能形成的多彩花纹的方法完全不同.

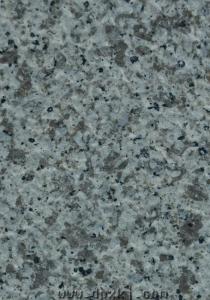

地平线多彩涂料花岗石是一种天然的石材，属岩浆岩，广泛用于建筑户外饰面。但花岗石造价十分昂贵，而且在建筑外墙作饰面具有公共危险性，不易大面积或高层建筑外墙体贴设使用。因此，为了建筑物能达到花岗石的外观豪华效果，仿制花岗石的材料不断涌出，由于花岗石的色彩多异性使仿制工艺带来十分复杂，人们需要一种仿制简易的涂料来简化仿制工艺的复杂性，在此一背景下，多彩涂料应运而生。

主要有“四看”：

一看水溶。多彩涂料在经过一段时间的储存的储存后，其中的花纹粒子会下沉，上面会有一保护胶水溶。这层保护胶水溶液，一般约占多彩涂料总量的1/4左右。凡质量好的多彩涂，保护胶水溶液呈无色或微黄色，且较清晰；而质量差的多彩涂料，保护胶水溶液呈混浊态，明显地呈现与花纹彩粒同样的颜色，其主要问题不是多彩涂料的稳定性差，就是储存已过，不宜再使用。

二看漂浮物。凡质量好的多彩涂料，在保护胶水溶液的表面，通常是没有漂浮物的，有极少的彩粒漂浮物，氅睚常；但若漂浮物数量多，彩粒布满保护胶水涂液的表面，甚至有一定厚度，就不属正常了，它表明这种多彩涂料的质量差。

三看粒子度。取一透明的玻璃杯，盛入半杯清水，然后，取少许多彩涂料，放入玻璃杯的水搅动。凡质量好的多彩涂料，杯中的水仍清晰见底，粒子在清水中相对独立，没粘合在一的阴阳离子，粒子的大小很均匀；而质量差的多彩涂料，杯中的水会立即变得混浊不清，且颗粒大小呈有分化，少部分的大粒子犹如面疙瘩，大部分的则是绒毛状的细小粒子。

四看销售价。质量好的多彩涂料，均由正规生产厂家按配方生产，价格适中；而质量差的多料，有的在生产中偷工减料，有的甚至是个人仿冒生产，成本低，销售价格比质量好的多涂料大便宜得多。如果有人图省钱，贪小便，就会吃大亏。^[1]

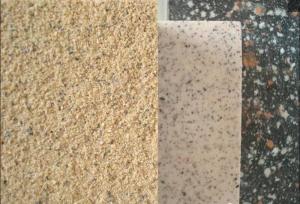

地平线多彩涂料在基础涂料中混入液体或胶化的两种以上不同颜色、大小及形状各异的带色微粒，组成的一种复合的悬浮分散体涂料。

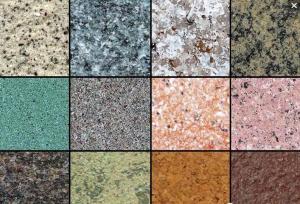

涂覆后，由于凹凸不平，发生色散而可获得多种颜色花纹、立体感强、光泽优雅、外观质感好的浮雕状涂层。它具有耐酸碱、耐水洗、耐污染、耐磨、粘接强度高等特性，可涂于灰泥、水泥、石棉、砖、木、金属的表面。

地平线多彩涂料按其介质状况可分为水包油型(W/O)、油包水型(O/W)、油包油型(O/O)和水包水型(W/W)四类，以O/W贮存稳定性最好，且应用最广，水包水型（W/W）绿色环保多彩涂料正在开发实用中。

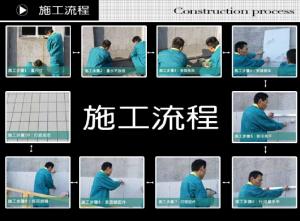

多彩涂料是美化宾馆、影院、文化娱乐场所、商店、写字楼、住宅等的新型建筑装饰材料。

^[2]1.多彩涂料的浮层。多彩涂料的浮层是指多彩涂料在成品桶内有部分颗粒漂浮在保护胶水液面上，布满桶内整个液面并有一定厚度。这部分颗粒漂浮于保护胶溶液表面，直接与空气接触，致使包裹在颗粒表面的一层保护胶水膜因蒸发逐渐变薄，直至破损，丧失，严重影响了涂料均匀性、施工性与涂膜装饰性。多彩涂料是由各色磁漆与保护胶水溶液构成的稳定悬浮液，这要求两相比重尽可能地接近、甚至相等。若磁漆粒子比重小于保护胶水比重，磁漆粒子上浮形成浮层，造成粒子相互融合而结皮；或磁漆粒子比重大于保护胶水比重，经过一段时间，磁漆粒子沉集于容器底部，由于重力作用密集堆聚而融合，破坏所需粒子的形状。因此磁漆、保护胶水比重及它们之间的差值，是影响浮层现象的主要因素。

2.多彩涂料渗色和分散介质混浊。多彩涂料的分散介质明显地呈现出与彩粒相同的颜色，或者分散介质变成乳状混浊液体，严重时混浊液中出现许许多多的微细片状物。造成这种现象的主要原因是彩粒表面凝胶保护膜强度不够、太脆弱，彩粒内部的颜料、填料，助剂等通过脆弱的保护膜不断向处渗透，使分散介质逐渐带上了彩粒的颜色，以致出现混浊的现象。造成保护膜强度不够，又很脆弱的主要原因是分散介质中的不溶剂的浓度不够。

3.分散介质絮凝成块、成团，形成不易分散的棉絮状胶体，把彩粒全部包裹在里面。且储存时间越长，问题越南严重，造成这种现象的主要原因是分散相和分散介质酸碱度不合适，特别是分散介质的碱性偏高，造成分散介质中的高分子化合物逐渐凝聚成大大小小的团块，有的成棉絮状，有的成网状凝聚团。

地平线多彩涂料4.彩粒暗淡元光泽。大多数纤维素类的增稠剂、消泡剂和一部分品种的颜料都有消光作用，往往白色彩粒光泽较好，而其它颜色的彩粒光泽较差，原因是白色彩粒一般采用中性的钛白粉作颜料、填料，钛白粉性能稳定，因此光泽较好，而某些种类的颜料带有较强的碱性或酸性，容易促使彩粒失去光泽。
