1基本内容
新一代液体压力式温度计以及由此开发的系列化测温仪表，克服了原仪表性能单一，可靠性差以及温包积大的缺点，并将测温元件体积缩小到原来的1/30或1/60，创造性地将传感器热电阻安装于测温元件内，实现了机电一体化的测温功能。形成了以液体压力式温度计为基本测温仪表的远传、防震、防腐、电接点、温度信号变送等多功能系列化温度仪表。分为两个系列，普通型和防爆型。
2工作原理

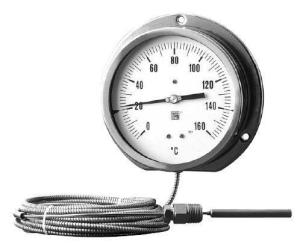

压力式温度计 该温度计[1][2]的原理是基于密闭测温系统内蒸发液体的饱和蒸汽压力和温度之间的变化关系，而进行温度测量的。当温包感受到温度变化时，密闭系统内饱和蒸汽产生相应的压力，引起弹性元件曲率的变化，使其自由端产生位移，再由齿轮放大机构把位移变为指示值，这种温度计具有温包体积小，反应速度快、灵敏度高、读数直观等特点，几乎集合了玻璃棒温度计、双金属温度计、气体压力温度计的所有优点，它可以制造成防震、防腐型，并且可以实现远传触点信号、热电阻信号、 0-10mA或4-20mA信号。是目前使用范围最广、性能最全面的一种机械式测温仪表。
3技术参数
● 测温范围： 0 - 100°C 20 - 120°C
● 精度等级： 1.5级
● 防爆等级：dⅡBT4 、dⅡCT5 、dⅡBT6 、dⅡCT6
● 绝缘等级：F级
● 环境温度：（-20～45°C）
● 相对温度：小于90％
● 海拔高度：小于2000M
● 热电阻精度级：B级
● 时间常数：34S
4产品应用
压力式温度计适用于工业场合测量各种对铜无腐蚀作用的介质温度，若介质有腐蚀作用应选用防腐型。压力式温度计广泛应用于机械、轻纺、化工、制药、食品行业对生产过程中的温度测量和控制。防腐型压力式温度计采用全不锈钢材料，适用于中性腐蚀的液体和气体介质的温度测量。
5主要技术指标
| 型 号
|
功 能
|
表盘直径mm
|
视 向
|
表壳材料
|
| WTZ-280 WTQ-280
|
指示式
|
100
|
径向（挂装式）
|
胶木
|
6测温范围
| 测量范围[4]
|
SL-WTZ-280 SL-WTQ-280
|
-20~60;0~100;20~120;60~160;40~60;0~50;0~120; 0~200；0~250;0~300;0~400;0~500;0~600
|
|
| 温包插入深度
|
150~280（尾长12M）200~300（尾长＞12M）
|
||
| 温包材料
|
Φ8,Φ10, Φ13,Φ14铜管，Φ8,Φ10, Φ13,Φ14不锈钢管
|
||
| 毛细管材料
|
铜质毛细管 包塑毛细管 不锈钢毛细管
|
||
| 安装方式
|
SL-WTZ-280
|
M27*2可动外螺纹
|
材料铜，铁，不锈钢
|
| SL-WTQ-280
|
M33*2可动外螺纹
|
||
| 尾长
|
1M~20M＞20M特殊加工
|
||
| 技术参数
|
精度等级1.5/2.5 触头容量：220V/1A（无感负载10VA）
|
||
| 安装孔尺寸
|
4″-Φ118mm 6″-Φ158mm |
||
