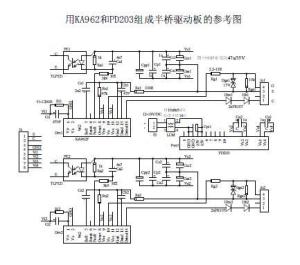

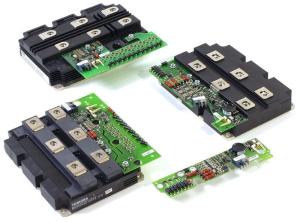

下图为DA962Dx系列原理图，参考下图可设计出最大可驱动300A/1700V的IGBT驱动板，市售全功能版本的IGBT驱动板是在此基础上增加了更多保护、指示等附加功能。

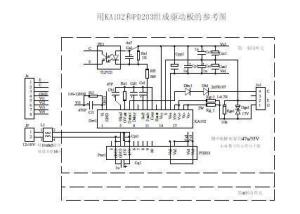

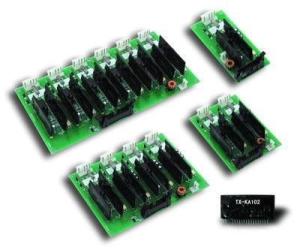

下图为DA102Dx系列原理图，参考下图可设计出最大可驱动2400A/1700V的IGBT驱动板。

IGBT系列高频驱动板，主要采用SG3525A作为PWM脉冲形成，输出脉冲频率范围20KHZ—60KHZ,脉冲间隔互为180度，死区时间可以自行调整。可适用于IGBT全桥逆变串联谐振感应加热装置调频调功。功率范围：10KW—120KW,该控制板接线少，控制集中，没有调试，工作电源电压为三路交流双18V/1A及四个22V/0.5A的电源。具有过流，过压，却水，多种状态指示，并提供开关型霍尔保护接口和线性霍尔保护接口，有全桥逆变IGBT驱动电路，此板可直接组装IGBT高频感应加热装置。
