下入被卡管柱内从内部切割管柱的工具。

分为机械式内割刀和水力式内割刀。

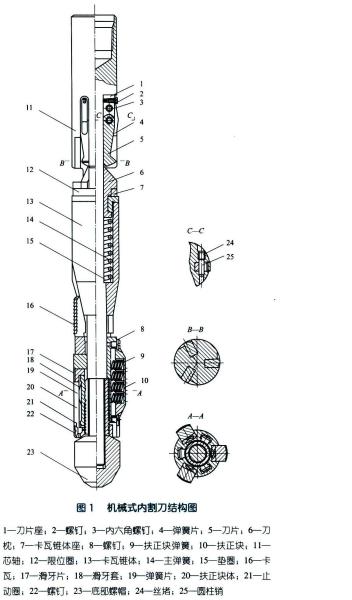

图1 机械式内割刀结构图

主要由上接头、芯轴、切割机构、限位机构、锚定机构和导向头等部件组成（卡瓦锥体座；8—螺钉；9—扶正块弹簧；10—扶正块；11—芯轴；12—限位圈；13—卡瓦锥体；14—主弹簧；15—垫圈；16—卡瓦；17—滑牙片；18—滑牙套；19—弹簧片；20—扶正块体；21—止动圈；22—螺钉；23—底部螺帽；24—丝堵；25—圆柱销'>图1）。切割机构中有三个刀片和刀枕；锚定机构中有三个卡瓦牙及滑牙套、弹簧等。

切割作业时，机械式内割刀与钻杆或油管连接，下至设计深度后，正转钻杆或油管柱，使锚定机构中摩擦块紧贴被卡管柱管壁，具有一定的摩擦力。再转动钻杆或油管柱，滑牙块与滑牙套相对运动，推动卡瓦牙上行胀开，咬住被卡管柱完成坐卡锚定。继续下放钻杆或油管柱并转动，刀片沿刀枕下行，刀片前端开始切割被卡管柱，随钻杆或油管柱下放旋转，刀片进刀深度增加，直至完成切割。上提钻杆或油管，芯轴上行，带动刀枕、刀片回收，即可取出被切割下来的管柱。

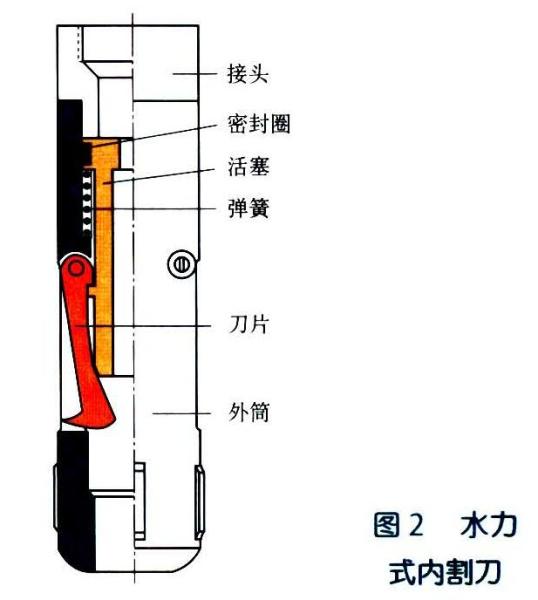

图2 水力式内割刀

由接头、活塞、弹簧、密封圈、刀片和外筒组成（见图2）。水力式内割刀在液压作用下，活塞下移推动刀片，绕刀销轴向外转动，此时转动工具管柱，刀片切入被切割管壁随着液压排量的不断缓缓增加，刀片进刀深度不断增加直至完成切割。

用于处理卡钻事故时，在卡点以上部位切割管柱后即可将上部未卡管柱取出。也用于取换套管施工中的切割，效果非常理想，切割后的端部切口光滑平整，可直接进行下步工序。
