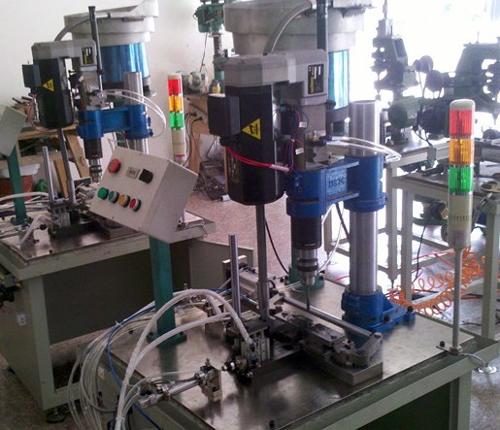

全自动钻孔机-乐清南田自动化设备有限公司全自动钻孔机的钻尖是由两个窄长的第一钻尖面 及两个呈三角形钩状的第二钻尖面 所构成的；

此四面会合于钻尖点，在中央会合处形成两条短刃称为横刃 ，是最先碰触板材之处，此横刃在压力及旋转下即先行定位而钻入stack中，第一尖面的两外侧各有一突出之方形带片称为刃筋，此刃筋一 直随着钻体部份盘旋而上。为钻针与孔壁的接触部份，而刃筋与刃唇交接处之 直角刃角对孔壁的质量非常重要，钻尖部份介于第一尖面与第二尖面之间有长刃， 两长刃在与两横刃在中间 部份相会而形成突出之点是为尖点,，此两长刃所形成的夹角称钻尖角 。

1.应用与矿床的普查勘探，同时在有色金属的等勘探中也有重要作用。

2.在公路、铁路等施工中用于开凿地面、岩石等工作。

3.在采矿、开矿过程中，用于矿井的开凿，以及通风口、爆破点的开凿。

1. 将控制柜上的选择开关打在自动位置。

2. 按下启动按钮，此时机器将以自动方式工作。

3. 按下急停按钮，机器将立即停止。

为了要提高孔位精度，只归因于钻头是不合理的，钻孔机等其它的因素也应 加以改善：

适当条件：

如进刀速、转速的调整，分段钻的作业等。

STACK的置放：

在生产在线做小径钻孔加工时，以操纵大直径的方法来处理小径时，常会有忽略的问题产生；其实最重要的是将PCB牢牢的固定于工作台上，使其成为一个整体，钻头在刚开始钻孔时，若PC板固定不牢则易滑动，造成钻头易折断的可能，为了防止钻折断，以下几点要特别注意：

1. 将压板、PC板、垫板用胶布贴牢后，于指定地方用固定针钉牢。

2. 尽量避免使用变形的PC板。

3. 压板尽量使用厚度为0.15~0.2mm的铝板或0.3~0.4mm的合成树脂板为 主。

4. 垫板并非取质硬，而是需追求厚度的一致。

质量重点：

1. 少钻

2. 漏钻

3. 偏位 (上述以底片check)

4. 孔壁粗糙

5. 钉头 (切片)

6. 巴里(burr)

板边设计coupon的用意：

1. 检查各孔径是否正确

2. 检查有否断针漏孔

3. 可设定每1000,2000,3000 hit钻一孔来检查孔壁质量

操作注意事项：

1.在机器开始运转的时候，禁止去掉防护罩。

2.每次工作结束，要清洗机器，保持机器清洁。

3.机器在运转的时候，不可对机器进行加油工作。

4.机器运转的时候，非操作人员要远离机器。
