1用途

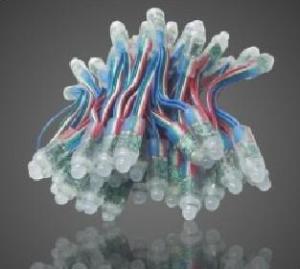

全彩外露灯适用于一般的广告招牌上，铁皮字，冲孔字，发光字等用于夜间的亮化点缀。全彩外露灯顾名思义就是指可以随意变幻出各种不同的颜色，整个灰度等级可以从：256-4096。它的像素配置仍然是采用RGB三基色构成，也就是通常所说的红，绿，蓝彩外露灯一般50个为一串，广告公司为了达到不同的效果和要达到的目标效果，通常将全彩外露灯按照不同的点阵进行排列，这样子就可以根据不同的安装组合方式，可以变化成五颜六色的字符，动画，图案等动态的效果。
2使用场所
全彩外露灯一般分为防水型和不防水型两种，也就是通常所称的户外和户内，由于不同的环境和全彩外露灯的特点，一般全彩外露灯主要用于城市的景观亮化，风景名胜建筑的轮廓点缀，道路桥梁的边道点缀，建筑楼宇的轮廓，娱乐场所，KTV，夜总会等夜景装饰。
1.特殊卡口设计，打孔后直接安装，不需要特殊工具辅助，也不需要复杂的技术，安装时间迅速。
2.各种板材打孔均可使用（例如：电解板，铝塑板，铁板，不锈钢板等）。
3.红光芯片选自台湾晶元，蓝绿采用台湾广稼芯片。大尺寸芯片,亮度高，光衰低，寿命长，光色一致性好。LPD6803具有超强的稳定性，一直是优质炫彩系列产品的首选IC。1903、3001灰度高，适合用来制作全彩屏。
4.注塑工艺,外壳采用进口PVC原料，高弹性易安装，高强度耐磨不变形，耐高低温，具有超强的防紫外线、抗老化、防水能力，防水等级IP66（可完全置入较浅水中）。
5.并联设计，可任意剪短，单颗可独立亮灯。坏一颗换一颗，有别于同类产品坏一颗换一串，让维护变的方便。
补充说明：
铁皮的冲孔要求：冲孔直径为12MM。中心距一般为2-6CM。具体可根据实际情况考虑。.在排列打孔的时候每个字的孔位尽量行列对齐。一串灯有50颗灯，灯与灯之间的连接线是4P的彩排线。颜色依次为：红黄绿蓝（绿色为DAT，蓝为CLK，红为正极；1903、3001则是红绿黄3P线，红+级，绿DAT，黄GND）。每一串的头部用三心公线为信号输入端（IN）,尾端用三心母线连接为信号输出端（OUT）.灯底部的线路板有两面：黑色IC（6803）焊接线的那一面为信号输入线(IN)，没有黑色IC焊接线的为信号输出端（OUT）。
全
彩外露灯配套的全彩控制器注意事项说明：

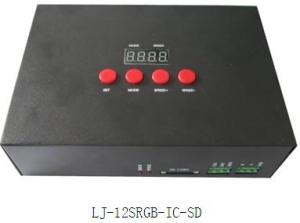

一、系统特点
1、32级—65536级灰度控制，软件Gamma校正处理。
2、支持各种点、线、面光源，支持各种规则，异形处理。
3、控制器单个端口输出，可带1024/2048灯。
4、可多台脱机控制，上位机软件自动分割画像，播放内容存放在SD卡中。
5、T-1000标准版最多存放16个文件，将多个文件依次拷贝到SD卡即可。
6、存放在SD卡里的效果应该依次命名为：00_1.led, 01_1.led, 02_1.led.
备注：1. T-1000端口带载512/1024灯时，播放速度可达30帧/秒，端口带载超过512/1024灯时， 帧频随
灯数的增加而自动降低。
2.控制32级灰度的IC，单个端口控制少于1024时帧频可达30帧/秒。控制256级灰度的IC时单个端口控制少于512像素点时帧频可达30帧/秒。
二、支持芯片种类：
| 支持芯片 | LedEdit软件对应型号 | 单台带载灯数 | 备注 |
| LPD6803,D705,1101,6909, 6912 | T-1000-6803 | 2048像素 | |
| LPD8806,LPD8809 | T-1000-8806 | 2048像素 | |
| TM1803,TM1804,TM1809,TM1812 | T-1000-TM | 2048像素 | TM1804和TM1809有高低速之分 |
| TM1903，TM1904，TM1909，TM1912 | T-1000-TM19 | 2048像素 | |
| UCS6909，UCS6912，UCS7009，UCS5903 | T-1000-UCS-32 | 2048像素 | |
| UCS1903，UCS1909，UCS1912 | T-1000-UCS-256 | 2048像素 | 有高速和低速之分 |
| UCS3903 | T-1000-UCS-1024 | 2048像素 | |
| DMX512 | T-1000-DMX | 170/512像素 | 兼容标准DMX512协议 |
| WS2801,WS2803 | T-1000-WS | 2048像素 | |
| WS2811 | T-1000-WS2811 | 2048 | 有高速和低速之分 |
| DS189 | T-1000-DS189 | 2048 | |
| TLS3001,TLS3002，TLS3008 | T-1000-TLS | 1024像素 | |
| P9813 | T-1000-P9813 | 2048像素 | |
| SM16715 | T-1000-SM16715 | 2048像素 | 有高速和低速之分 |
| SM16716 | T-1000-SM16716 | 2048像素 | |
| BS0901,BS0902 | T-1000-0901 | 2048像素 | |
| BS0815 | T-1000-0815 | 2048像素 |

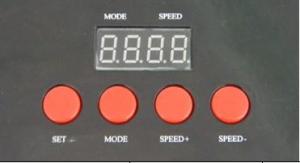

三、显示屏含义：
| MODE | SPEED | ||
| 1 | 00.led | 1 | 25帧/S |
| 2 | 01.led | 2 | 16帧/S |
| 3 | 02.led | 3 | 12帧/S |
| 4 | 03.led | 4 | 10帧/S |
| 5 | 04.led | 5 | 8帧/S |
| 6 | 05.led | 6 | 7帧/S |
| 7 | 06.led | 7 | 6帧/S |
| 8 | 07.led | 8 | 5帧/S |
| 9 | 08.led | 9 | 4帧/S |
| 10 | 09.led | 10 | 3帧/S |
| 11 | 10.led | 11 | 2帧/S |
| 12 | 11.led | 12 | 1.5帧/S |
| 13 | 12.led | 13 | 1帧/S |
| 14 | 13.led | 14 | 0.6帧/S |
| 15 | 14.led | 15 | 0.5帧/S |
| 16 | 15.led | 16 | 0.4帧/S |
备注：MODE（前两位）显示什么数字就代表播放的第几个文件，
SPEED（后两位）显示播放的速度，共分为1-16级，1最慢，16最快
输出端子含义：
| 项目 | 含义 |
| CLK | 输出信号CLK |
| DAT | 输出信号DATA |
| GND | 信号地 |
| B | 兼容DMX信号，差分A（DAT+)，和差分B（DAT-)。 |
| A | |
| GND | 信号地 |
其它项目含义：
| Power | 电源指示灯 |
| Status | 运行状态指示灯 |
| SD Card | SD卡插口 |
备注：针对TTL信号的输出，控制器一定要和灯具进行供地（也就是将控制器的地线输出和灯
具的地线连接到一起),默认情况下此控制器输出的信号为TTL信号，如果使用差分信号时，请在订单的备注里说明。使用差分信号进行传输时，要在灯具的这一端必须接差分接收器。
四、接线示意图
备注：1、播放效果存放在SD卡中
2、220V交流，同时上电，交流同步
3、上位机软件自动进行画面分割，多台控制器可播放一个整体画面。
4、使用多台级联录制效果时。上位机软件会自动分隔效果文件。根据级联的台数多少而分隔出相对应的文件。依次将分隔的文件装进SD卡。放入对应的控制器即可实现效果同步

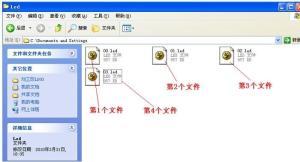

五、文件存储：文件命名规则：
“00.led”---------第1个效果
“01.led”---------第2个效果
“02.led”---------第3个效果
“03.led”---------第4个效果
或者：
将效果文件的名字改为“a.led” “b.led” “c.led” “d.led” 依次拷贝到SD卡中即可。
T-1000交流同步最多存储16个效果文件，将多个文件依次拷贝到SD卡即可。
六、具体参数：储存卡：
类型：SD卡（如控制灯数多时推荐使用高速SD卡）
容量：128MB—2GB
格式：FAT格式
储存文件：*.led
物理参数：
工作温度 ：-20℃—85℃
工作电源：交流220V输入
功耗：5W
尺寸：217(L)mm * 134(W) mm * 60mm(H)
重量：1KG
数据传输端口：3pin 接线端子
注意事项：

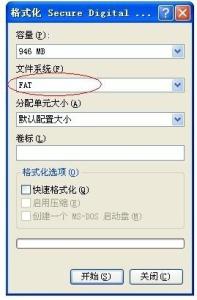

将文件拷贝到SD卡之前，必须先对SD卡格式化，注意是每次拷贝之前都要格式化。
SD卡必须要格式化成“FAT“格式。
控制器上的SD卡不可以热插拔，即每次插拔SD卡时，必须先断开控制器的电源。
七、常见问题处理：
问题1：上电后，发现T-1000标准版的错误指示灯STATUS一直在闪烁，并且没有效果输出
答：错误指示灯ERROR一直在闪烁证明控制器没有正确读卡，可能存在的问题有：
①SD卡里面为空，没有效果文件。
②SD卡里面效果文件*.led文件和控制器型号不匹配，请在LedEdit里面正确选择控
制器的型号T-1000-芯片型号，并重新制作效果文件*.led.
③SD卡在拷贝效果文件之前没有格式化成FAT各式。
④请检查控制器的供电电压，可以单独给控制器供电，以排除供电原因。
⑤更换SD卡后再进行测试，排除SD卡坏的可能性。
问题2：控制器上电后，指示灯正常，但灯具无效果变化
答：这种情况的原因有以下几点：
①请检查灯具的信号线和控制器有没有正确连接。
②如果是接TTL信号，灯具和控制器一定要共地，即灯具的地线要和控制器的地线接
到一起。
③请检查制作SD卡中效果文件*.led时所选的型号是否和当前灯具所用芯片一致。
问题3：控制器与灯具接上后。灯具频闪。控制器指示灯显示正常。
答：①控制器与灯具之间的地线没有连接。
②SD卡里面所做的效果有误。做效果时选择的灯具芯片和实际灯具的芯片不符。
③灯具的供电电压不足。
问题4：SD卡无法格式化。
答：①首先确认SD卡的侧面的保护开关是否已经开锁。开锁的方向为SD卡金针这端。
②保护锁已经按要求设计，但依然无法格式化，如果出现这种情况多数为SD卡读卡器坏了，请更换SD卡读书器。
③如以上操作都无法解决格式化的问题，请更换SD卡，重新测试。
安装
1、插灯，客户按照我们提供的接线图，从输入端口P1按接线图顺序插灯。
不能用工具夹着灯插，容易损坏IC,移动时也要轻拿轻放否则会损坏灯珠
注意：P1接的是输入端的第一个灯，如果有P2,P3……则P2,P3……为另两路的输入端的第一个灯。（P1：P代表控制器端口，数字是控制器端口代码）
2、接线，用2.5平方或以上线径接电源给灯串供灯。灯串两端的正负极都要接到电源线上，保证灯串亮度均匀。（注意正负极不要接反）线头焊接要牢固，用绝缘电工胶布包好线头，防止短路，漏电。
3、接电源，我公司的全彩灯串电压都是5伏，电源带负载为额定负载的80%，比喻300瓦5伏的电源带240瓦的负载就可以。保证电源的寿命（每颗灯的功率0.3W）。电源的三组输出线都要接到灯串电源线上(均匀分部，线越短越好)正负极不能接反，开电前一定要检查或用万用表测试，防止短路。
4、接控器，公母插剪掉，从控制器接出三条信号线（最好用一条3*0.5的三芯线）到第一个灯，控制器上的GND,DAT,CLK分别接到第一个灯的输入。普通信号线长度最长为3-5米。
