百科详情
发布时间：2022-02-24 19:14
目录
1静电测试仪
2静电测试仪简介

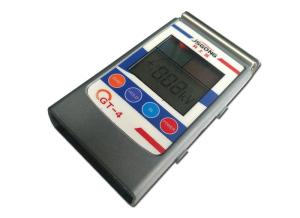

静电场测试仪是一非接触式手提静电场测试仪。可测范围在+/-20KV(工作距离为1英寸，25mm)配置有2个LED灯确保测量时离被测物体保持25mm。外壳为防静电材质，并有接地扣，确保测量结果可靠。
该测试仪还附有可配离子平衡测量板，用于对±200V范围内的离子平衡度作周期性校验。
主要用于实验室条件下测定纺织原料和制成品（含纤维、纱线、织物、地毯、装饰织物）的静电性能，也可用来测定其它片、板状材料如纸张、橡胶、塑料、复合板材等的静电性能。仪器主机由电晕放电装置、探头和检测系统组成。利用给定的高压电场，对被测试样定时放电，使试样感应静电，从而进行静电电量大小、静电压半衰期、静电残留量的检测，以确定被测试样的静电性能。
3使用方法
4SIMCO FMX-003静电场测试仪产品使用说明
单按归零重置
单按显示锁定
闲置自动关机
电池效能显示
功能：有效检测ESD工作场所设备，工作台面，工具的带静电电荷。
特性：液晶/电平显示检测数据，测试数据保持，数字清零显示，高/低档量程。
输出：红色LCD显示正电荷、蓝色LCD显示负电荷
精度:低范围精度为：正负0.1kv 高范围精度为：正负1kv
输入电压：9V，6F22 镍电池
静电场可测:+/-(0.00-20.0kV)(自动显示调整)
标准测距:25mm+/-1mm
离子平衡可测:+/-(0-200V)
测量距离根据:ESD－STM3.1-2000 离子平衡标准
LCD显示更新:每秒5次
反应时间:1秒
工作温湿度:10-40 deg C/RH:0-60%R
图形显示:正：红色/ 负：蓝色
声响报警:开机/闲置自动关机/超出可测范围
自动关机:闲置约5分钟
测量模式切换
静电场：单按Power键，有一嘟声
离子平衡(请先安装离子平衡测量板)同时按Zero和Power,有二嘟声
5真伪鉴别
静电电压测试是防静电产品测试的一项非常重要的指标，目前市场上生产这种产品的厂家有很多，各种版本都有，很多山寨仿冒的测试仪实际上根本不具备测试功能，不能显示正确测试结果，如果使用了这种产品去检测，会有很大隐患。
就以SIMCO FMX-003静电场测试仪为例，假货畅行。因为目前还没有规范的技术能够对仪器进行标准的检测。
为了让广大消费者更好的了解辨别产品的真伪，在此我们介绍一些直观的鉴别的方法：
1.我们拿到产品后，第一要鉴别的就是产品的外观颜色，居于对市场各种仿版产品的了解，仿版的产品颜色上普遍灰暗，标签暗黄，而正版原装产品的颜色偏白亮，较为新色，那在手里不会给人一种旧的感觉。
2.看测试版拆装开关。仿版按钮比较简单，而原装正版按钮中间小凹陷，那在手里感觉生产工艺较为精密。
3.接地线孔和中间小标签都是有一定小区别，仿版接地孔中间是金属插孔，而正版原装是同色同材质插孔。
4.标示数字3产品小标签，仿版有日文汉字标注，而正版原装是纯色小圆圈标签，上面并没有所谓的日文汉字标注。
5.产品尾部测试版插孔，仿版插孔很大，缝隙工艺很粗燥；而正版原装插孔很小，角度圆弧型，边缘缝隙工艺处理较为精准。
6.标准配置接地线：正版原装的线明显比仿版粗很多；接地线钳头正品原装的橡胶工艺细腻，平滑；仿版做工粗糙，不滑，材质较硬。
7.产品内部干燥剂： 正品原装位无纺布材质，包装整洁，而仿版为普通纸质，透气性不好，包装容易出现折痕。
上面的检测方法是目前为止很多厂家采购部门从实践中总结出的经验，希望能对大家能有所帮助。[1]
6西姆卡静电测试仪参数
7SIMCO FMX-003静电测试仪产品参数
| 测定范围 | 静电测试仪带电电位测定：0～±1.49kV(Lo有效距离)、±1.0kV ～±20.0kV(Hi有效距离) 离子平衡测定：0 ～±200 V
|
| 测定距离 | 25mm±0.5（从被测物体的距离、带电电位测定时） |
| 应答速度 | 1秒以内 |
| 取样调查速度 | 5回/秒 |
| 测定精度 | ±10%（指示值） |
| 可操作环境 | 10℃～40℃、60%RH 以下 |
| 表示 | wide LCD表示（数显数值及vague障碍区域表示） |
| 障碍区域表示 | 电压、补助 右侧一半（正方面）红色显象LCD （附电源ON时5秒计时器功能） 左侧一半（减方面）蓝色显象LCD
|
| 关于棒的分 辨率（棒1个）
|
・±0.1kV (Lo 有效距离) ・±1.5kV (Hi 有效距离) ・±15V（离子平衡测定时）
|
| 数显数值表示 | 3位表示自动有效距离转换（带电电位测量时） □.□□kV⇒0.0～±1.49kV (Lo 有效距离) □□.□kV⇒±1.0 kV ～±20.0kV (Hi 有效距离) □□□V⇒0 ～±200V（离子平衡测定时）
|
| 各种方式 表示
|
文字或插图表示 [IB]：离子平衡测定方式 [HOLD]：手柄动作表示 [A.OFF]：表示自动电源停止功能时 [Err]：表示传感器出现故障时数字数值表示部
|
| 蜂鸣音 | 根据电源操作等「P」的蜂鸣响 |
| 电源自动关闭 | 约5分种的使用电源自动关闭电源功能 电源ON时「POWER」按钮按3秒以上的话，能停止这个功 能（电池可连续测量到消耗为止）
|
| 手柄 | 测量时推HOLD按钮的话，数字数值、vague障碍区域固定 如再一次推回转到通常测量
|
| 数字数显0 | 表示数值在动作容许范围数字零时如按「ZERO」按钮 的话数字数值及vague障碍区域成为零
|
| LED照明 | 附有LED照明，也可在暗处读数据。 根据按电源ON时「POWER」按钮时间的长度，可选择熄灯或点灯
|
| 电源 | 9V干电池(006P)1本 最大动作时间：约30分
|
| 外形寸法 | 115mm (L) x 73mm (W) x 25mm (H)：无阳极离子平衡 123mm (L) x 73mm (W) x 25mm (H)：附阳极离子平衡
|
| 重量 | 约140g（带电测定时，含电池） 约170g（离子平衡测定时，电池、含阳极离子平衡）
|
| 材质 | 导电性ABS树脂 |
| 附属品 | 离子平衡阳极、专用地线(1m)、soft case、电池 |
8西姆卡静电测试仪规格
9SIMCO FMX-003静电测试仪规格
| 测定范围 | 带电电位测定：0～±1.49kV(Lo有效距离)、±1.0kV ～±20.0kV(Hi有效距离) 离子平衡测定：0 ～±200 V
|
| 测定距离 | 25mm±0.5（从被测物体的距离、带电电位测定时） |
| 应答速度 | 1秒以内 |
| 取样调查速度 | 5回/秒 |
| 测定精度 | ±10%（指示值） |
| 可操作环境 | 10℃～40℃、60%RH 以下 |
| 表示 | LCD表示（数显数值及障碍区域表示） |
| 障碍区域表示 | 电压、补助 右侧一半(+离子)红色显象LCD （附电源ON时5秒计时器功能） 左侧一半(-离子)蓝色显象LCD
|
| 关于棒的分 辨率（棒1个）
|
・±0.1kV (Lo 有效距离) ・±1.5kV (Hi 有效距离) ・±15V（离子平衡测定时）
|
| 数显数值表示 | 3位表示自动有效距离转换（带电电位测量时） □.□□kV⇒0.0～±1.49kV (Lo 有效距离) □□.□kV⇒±1.0 kV ～±20.0kV (Hi 有效距离) □□□V⇒0 ～±200V（离子平衡测定时）
|
| 各种方式 表示
|
文字或插图表示 [IB]：离子平衡测定方式 [HOLD]：手柄动作表示 [A.OFF]：表示自动电源停止功能时 [Err]：表示传感器出现故障时数字数值表示部
|
| 蜂鸣音 | 根据电源操作等「P」的蜂鸣响 |
| 电源自动关闭 | 约5分种的使用电源自动关闭电源功能 电源ON时「POWER」按钮按3秒以上的话，能停止这个功 能（电池可连续测量到消耗为止）
|
| 手柄 | 测量时推HOLD按钮的话，数字数值、障碍区域固定 如再一次推回转到通常测量
|
| 数字数显0 | 表示数值在动作容许范围数字零时如按「ZERO」按钮 的话数字数值及vague障碍区域成为零
|
| LED照明 | 附有LED照明，也可在暗处读数据。 根据按电源ON时「POWER」按钮时间的长度，可选择熄灯或点灯
|
| 电源 | 9V干电池(006P)1本 最大动作时间：约30分
|
| 外形寸法 | 115mm (L) x 73mm (W) x 25mm (H)不含含离子测试平衡板 123mm (L) x 73mm (W) x 25mm (H)含离子测试平衡板
|
| 重量 | 约140g（带电测定时，含电池） 约170g（离子平衡测定时，电池、含离子测试平衡板）
|
| 材质 | 导电性ABS树脂 |
| | |
10特点
11静电测试仪特点
1：电池(4档)效能显示
2：条型图显示电场极性及强弱
3：自控量程数字显示
4：多功能报警提示
5：闲置5分钟后自动关机
6：可配离子平衡测量板
7：附有LED照明，也可在暗处读数据。
8：传感器故障时，Err表示。
9：配有聚乙烯包装盒，接地扣，电池。
12手环式

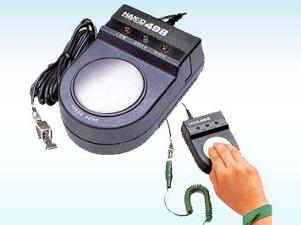

静电手环测试仪
13使用方法
西姆卡手环式1、在测试仪后的电池槽内放入9V干电池。
2、将接地线香蕉插头插入HAKKO-498测试器上端的接地线插座内。
3、将腕带扎紧手腕。
4、把接地线接到手腕带上。
5、用手按下测试器板。这时，液晶指示灯亮起并可听到一声鸣声。
（1）若红色“LOW”灯亮，需检查手带与地线的电阻，当小于800千欧，这样会对人体安全有影响。
（2）若红色“HIGH”灯亮， 需检查手带是否扎紧手腕，并检查手带接地线电阻，确保手带未松脱测试器接地线。
（3）若绿色“GOOD”灯亮，表示接地系统良好。
14使用时注意事项
1、静电手带与接地线的连接；
2、静电手带与皮肤之间的接触阻抗；
3、与防静电接板、垫子等接地工具的连接。
4、大约经过5万次操作，当绿色“GOOD”灯仍会点亮,但没有发出声响时,表示需要更换电池。
15应用
1、确保每位雇员安全；
2、消除因静电而导致产品的损坏。
3、防静电腕带测试器可以方便的检测各种类型的防静电手环的性能，电阻阻值不在标准范围内或电量过低会自动报警，红灯亮并伴随报警; 低电 压显示，欠 压时自动报警 ;体积小，重量轻，使用简单，检测直观；
