　　通风按照范围可分为全面通风和局部通风。全面通风也称稀释通风，它是对整个空间进行换气。局部通风是在污染物的产生地点直接把被污染的空气收集起来排至室外，或者直接向局部空间供给新鲜空气。局部通风具有通风效果好、风量节省等优点。

　　通风按照空气流动所依靠的动力分为自然通风和机械通风。

自然通风

　　通风的动力是室内外空气温度差所产生的“热压”和室外风的作用所产生的“风压”。这两种因素有时单独存在，有时同时存在。

　　图1是利用热压进行自然通风的示意图。室内空气温度(tu高于室外空气温度(tW)时，室内热空气因密度小而上升，从上部窗孔排出。室外温度较低、密度较大的空气则从下部窗孔流入室内。室内外空气温差愈大（即密度差愈大）、上下窗孔高差愈大、窗孔面积愈大，则通风量也愈大。

　　通风设备

　　图2是利用风压进行自然通风的示意图。由于风压的作用,室外风会从迎风面(风压P1)上的窗孔流入室

内（风压P2），从背风面（或其他风压低的面，风压P3）窗孔排出。中国南方建筑大量采用穿堂风就是根据这个原理。

　　通风设备

　　风的大小和方向是不断变化的，因而自然通风的通风效果不稳定。但是自然通风不消耗能源，是一种经济的通风措施。

机械通风

　　机械通风是以风机为动力造成空气流动。机械通风不受自然条件的限制，可以根据需要进行送风和排

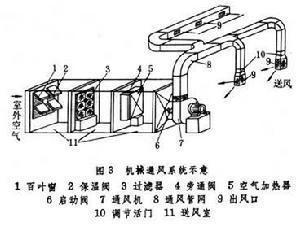

风，获得稳定的通风效果。在某些场合常兼用机械通风和自然通风。某些房间对空气环境有较高的要求,不允许周围空气流入（如医院的手术室、实验大楼中的精密仪器室等），这些房间的机械送风量应大于机械排风量(或者只设机械送风,全部用自然排风),使室内压力大于大气压力。室内多余的空气会通过门、窗和其他缝隙流至室外。某些污染较严重的房间（如厕所、厨房等），为了防止其中的污浊空气流入周围的空间，应使室内的压力小于大气压力，使室内的污浊空气不致流至室外。图3是机械通风系统示意。室外空气经百叶窗进入送风室，送风室内设有净化空气用的空气过滤器和加热空气用的空气加热器等，空气经过净化和加热后由风机加压经过风管输送到房间内的送风格栅（即出风口），再分布到各室内，和室内空气混合。有时，排风经下部的排风口吸入回风管道,返回送风室,和室外新鲜空气混和后继续使用。采用循环空气的目的是为了在节能的前提下，保证室内的温度和风速分布比较均匀。送、排风量的大小和送、排风口的布置对通风房间的空气温度、湿度、速度和污染物浓度的分布影响极大。合理地布置送、排风口及分配送、排风量称为室内的气流组织。

　　通风设备

技术要求

一、依据 GB50243-2002《通风与空调工程施工及验收规范》 GBJ126-89《工业设备及管道绝热工程及验收规范》 GBJ304-88《通风与空调工程质量检验评定标准》 GB50591-2010《洁净室施工及验收规范》 GB/T14294-2008《组合式空调机组》

1. 风量： 80000m3/h 2. 换气次数：12 次/h 3. 洁净度：壹佰万级 4. 噪音：≤65dB(A)

三、净化系统说明 净化系统说明 专用净化机组对室外新风进行初效过滤，中效过滤后，通过风管送到车间上部各高效过滤 送风口，得到洁净的空气。被污染的带着尘埃的空气经回风口回到机组，进入二次循环或排出 室外。满足房间除尘要求。 四、主要设备、材料选用说明 主要设备、

　　1、送回风管及保温材料（法兰+管道+消声器+风口） （法兰+管道+消声器+风口） 系统送回风管选用武汉钢铁股份有限公司生产的优质镀锌钢板现场清洗、制作、密封、安装 而成。 （镀锌钢板的镀锌层应在 100 号以上，双面三点试验平均值不应小于 100g/m2，其表面不 得有裂纹、结疤、划伤，不得有明显氧化层、针孔、麻点、起层或镀层脱落等缺陷） 。 风管不得有横向拼接缝，本次拟采用矩形风管，底边宽在 800mm 以内不得有接缝， 800-1000mm 只限一条接缝，2400mm 以内限两条焊缝，以上各尺寸都禁止有横向拼缝。 拼接咬口采用单平式，注意转角咬口时将拼接平整面放在管壁内不得有反转现象。 柔性短管制作选用软橡胶板或优质人造革，制作时要求内壁光滑，纵缝胶合平整，不得有孔 洞或漏胶缝隙。 为控制室内的噪音， 在送回风管主管道上应安装长度不少于 1 米的消声风管， 消声风管的内 壁装有微孔板消声器（外购吴江市金禾净化设备厂生产的金禾牌消声风管，不含玻璃纤维填充

料） 。

　　2、组合式净化送风机组 组合式送排风机组采用组合式框板结构，可直接在现场安装，外型美观，安装维修方便，漏风 量小（在机内静压 1000Pa 时，漏风率小于 1%） 。维护板（即外壳）采用双层夹芯板结构，既能保证 良好的保温性能，又耐腐蚀。 机组的风机采用江苏金通灵风机股份有限公司高压头低噪声风机， 全压 1000Pa， 运行平稳可靠、 寿命长。

　　3、初效、中效、高效过滤器 净化过滤系统分为初、中效、高效三级过滤，对车间内的尘埃进行除尘过滤。 初效过滤器（吴江市金禾净化设备厂生产）为优质无纺布制作而成，主要过滤≥5μm 以上尘 埃粒子，其初阻力小于 120Pa，过滤效率≥95%。 中效过滤器（吴江市金禾净化设备厂生产）为长纤维过滤纸与优质镀锌板外框制作而成，主要 过滤≥1μm 以上尘埃粒子，其初阻力小于 120Pa，过滤效率≥95%。 高效过滤器（吴江市金禾净化设备厂生产）采用无隔板式高效过滤器，其外型为铝合金型材， 过滤效率高≥99.99%、容尘量大、使用寿命长（约为两年） 、初阻力小于 245Pa，有利于降低系统 运行的能耗。

4、5、.风管的安装要求

　　（1） 、风管、静压箱及其他部件，必须擦拭干净，做到无油污和浮尘。

　　（2） 、安装的阀体、风口等部件应检查调节装置是否灵活。

　　（3） 、支吊架的形式应根据风管安装的部位、风管截面的大小及工程的具体情况选择，应符合 设计图纸或国家标准图的要求。

　　（4） 、风管对接应平直、不扭曲。暗装风管位置正确，无明显偏差。对含有凝结水或其他液体 的风管，坡度应符合设计要求，在最低处设排液装置。

　　（5） 、风管与风管间采用法兰连接，密封采用 SF-504 净化封条或厚度=50mm 闭孔海绵，接缝 采用榫接，胶板厚度为 5mm，单边粘在法兰上，垫料不得凸入管内壁，保持与管内壁平整。 6、新风口与排风口的距离，新风口与地面的要求，送风口的要求 新风口位于室外，其底部距离地面应大于 3 米并低于排风口 6 米以上，如新风口、排风口在同 侧同高度上，水平间距应大于 10 米并新风口处于上风侧。室内采用上送下回的气流组织形式，送 风口距离地面高度 3 米，送风口的高效过滤器安装前，应对洁净区域和风管进行彻底清洁，并空吹12 小时以上，空吹完毕再次清洁，并立即安装高效过滤器。回风口为可开侧壁式回风口（带过滤 网） ，安装位置下边距离地面 150 ㎜。

风机　　风机： 在机械通风系统中空气流动所需的能量由风机供给。常用的风机有离心式和轴流式两种：①离心式风机，风机压头高，噪声小，其中采用机翼形叶片的后弯式风机是一种低噪声高效风机。②轴流式风机，在叶轮直径、转速相同的情况下,风压比离心式低,噪声比离心式高，主要用于系统阻力小的通风系统；主要优点是体积小、安装简便，可以直接装设在墙上或管道内。

　　通风系统所用的风机按输送介质分为防尘风机、防爆风机、防腐蚀风机等。

　　空气过滤器　为了保证人体健康和满足某些工业生产过程(如食品工业等)对空气清洁度的要求，送入室内的空气必须进行不同程度的净化处理。在送风系统中常用空气过滤器去除空气中的尘粒，根据过滤效率的不同，空气过滤器分为粗效、中效、高效三类。通常以金属丝网、玻璃丝、泡沫塑料、合成纤维和滤纸作过滤材料。

　　除尘器和有害气体处理设备 当排出空气中的污染物浓度超过国家排放标准时，必须设置除尘器或有害气体处理设备，使排出的空气达到排放标准才可排入大气。

　　除尘器是分离气体中固体微粒的一种设备，在工业通风系统中用以去除粉尘。某些生产过程（如原料破碎、有色金属冶炼、粮食加工等）排出空气中所含的粉粒状物料是生产的原料或产品，对它们进行回收，具有经济意义。因此，在这些部门，除尘器既是环境保护设备又是生产设备。

　　通风除尘系统中常用的除尘器有：旋风除尘器、袋式除尘器、湿式除尘器、静电除尘器等。

　　通风系统中常用的有害气体处理方法有吸收法和吸附法。吸收法是利用适当的液体作为吸收剂与含有害气体的空气相接触，使有害气体被吸收剂所吸收或者与吸收剂发生化学反应而变为无害物质。吸附法是利用某些具有较大吸附能力的物质作为吸附剂，吸附有害气体。活性炭是工业上应用最广泛的一种吸附剂。吸附法适用于处理危害大的低浓度有害气体,吸附效率可接近100%。某些有害气体由于目前还缺乏经济、有效的处理方法,在不得已的情况下可以用高烟囱把未经处理或处理不完全的空气排入高空。这种方法称为高空排放。

　　空气加热器 在冬季非常寒冷的地区，不能直接把室外冷空气送入室内，必须对空气进行加热。通常采用表面式热交换器，以热水或蒸汽为热媒进行空气加热。

气幕 　空气以一定速度从条缝形孔口喷出时，构成一股平面射流。如在其对面设置条缝形吸风口吸入这股气流，在吹、吸风口之间就会构成一道象帷幕一样的气流。利用这种吹吸气流本身所具有的动量隔断气流两侧空气的装置称为气幕。装设在建筑物出入口的气幕称为大门空气幕。大门空气幕可以防止室外风、灰尘、昆虫、污染空气和臭味侵入室内，减少建筑物的热（冷）损失，而且不妨碍人和物的通过。大门空气幕在人员车辆进出频繁的工业厂房、冷藏库、百货公司、剧院等处得到了广泛应用。在民用建筑中大多采用上部送风的上送式,在工业建筑中多采用下送式和侧送式。气幕也用于局部地点控制污染物扩散，作为这种用途的装置称为气幕隔断或吹吸式排风罩，在大型酸洗槽、铸造车间落砂和大型工件油漆等生产过程中已大量采用。与传统的局部排风罩相比，它的动力消耗少，污染控制效果好，不妨碍生产操作。
