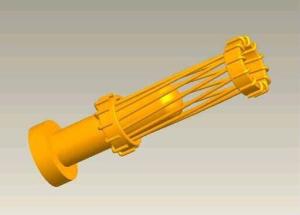

线簧插孔        双曲面线簧插孔其全称为单叶回转双曲面线簧插孔，是电连接器（即 接插件）产品上使用的一种高可靠插孔组件。孔内由多根弹性镀金或镀银金属丝按单叶回转双曲面的直母线排列，并与内套直母线形成一夹角。当插针插入线簧孔时，线簧丝在径向和轴向都发生弹性变形，插针即与线簧孔中多根独立的线簧丝同时接触，构成多个独立的电流通路。即使插孔中的个别线簧丝断裂，线簧孔仍能构成有效的电流通路。由此也可以看出其插拔力小、接触电阻小和可靠性高等特点。当插针插入插孔时，这些弹性金属丝分别紧紧地包络在插针周围，构成多线接触，一对针孔相当于几对普通针、孔并联使用，极大地提高了接触可靠性。因此其突出的优点是：接触电阻低而稳定、插拔力小、接触件磨损低、插拔寿命长、且在强力振动冲击环境中，能保持电接触的高可靠性（瞬断时间小于1μs）。

线簧插孔

双曲面线簧插孔主要用于各种关键设备用连接器，如航空航天、武器装备、医疗设备、汽车电子测试、铁路机车车辆、电子通讯、智能设备、石油、化工、勘探等，应用范围非常广泛。

型号 CP95-14TZ (1)请参考“ 密绕线簧插孔”词条。
