1、按敏感部件形式分类：

a) 缆式；b) 空气管式；c) 分布式光纤；d) 光纤光栅；e) 线式多点型。

2、按动作性能分类：

a) 定温；b) 差温；c) 差定温。

3、按可恢复性能分类：

a) 可恢复式；b) 不可恢复式。

4、按定位方式分类：

a) 分布定位；b) 分区定位。

5、按探测器报警功能分类：

a) 探测型；b) 探测报警型。

6、按线探测器的适用环境温度分类：

a) 缆式线型感温火灾探测器的标准报警长度不应大于1m；

b)空气管式线型感温火灾探测器的标准报警长度不应大于10m；

c)分布式光纤线型感温火灾探测器的标准报警长度不应大于3m；

d)光纤光栅线型感温火灾探测器的标准报警长度不应大于10m；

e)线式多点型感温火灾探测器的标准报警长度不应大于10m。

       线型定温火灾探测器安装在电缆隧道、电缆夹层、配电站的电缆桥架或支架上时，宜以正弦波方式敷设于所有被保护的动力电缆或控制电缆的外护套上面，尽可能采用接触安装，但检修增加而需保护的电缆必须放置在感温电缆的下面。具体安装方法参照图1，固定卡具选用阻燃塑料卡具。此时，敷设线型定温火灾探测器的设计长度按表A确定。

表A

       当必须经常更换电缆的桥架可以使用悬挂的方式安装，参照图2所示。当桥架宽度小于600mm时，可以悬挂一根感温电缆，当桥架宽度大于或等于600mm时，应悬挂两根以上感温电缆。悬挂高度距离桥架150~200mm，每隔2m左右应进行固定。或者先拉一根钢丝，感温电缆固定在钢丝之上，这样不影响工作人员对电缆的维护。

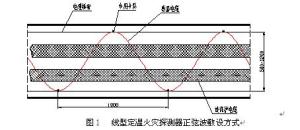

图1   线型定温火灾探测器正弦波敷设方式

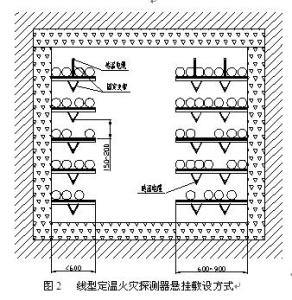

图2  线型定温火灾探测器悬挂敷设方式

      线型定温火灾探测器应用在传送带上时，应选用耐磨护套。当传送带宽度不超过0.4米的条件下，用一根线型定温火灾探测器来保护，单根长度不宜超过80米。线型定温火灾探测器应是直接固定于距离传送带中心正上方不大于2.3米,并且与传送带在一个平面或平行的构件上，使其起到热收集器的作用。固定可以用一根吊线如图3，每隔4~6米用一个紧固件来固定吊线，也可以借助于现场原有的固定物。为防止线型定温火灾探测器下落，每隔2米用一个卡具将线型定温火灾探测器和吊线卡紧，吊线的材料宜用Φ2不锈钢丝，在条件不具备时也可用镀锌钢丝来代替，安装方法参照1。

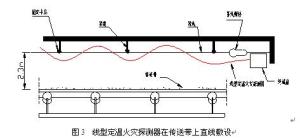

图3 线型定温火灾探测器在传送带上直线敷设

       当传送带宽度超过0.4米，建议将线型定温火灾探测器安装于靠近传送带的两侧，可将线型定温火灾探测器通过导热板和滚珠轴承连接起来以探测由于轴承磨擦和粉尘积累引起的过热，如图4所示。或者如图5所示，于两侧的角铁支架上，角铁支架将起到热收集器

图4  传送带上两侧敷设                 图5  传送带上两侧上部敷设

 和支撑的作用。必要时，如果火灾危险系数较大，可以在传送带上方和两侧同时附设线型定温火灾探测器。

      建筑物内的典型应用是天花板下和货架上的安装。在天花板下敷设线型定温火灾探测器时，其距顶棚不宜大于500mm（一般在200~300mm内选择），与墙壁之间的距离约为2m，它宜以平行悬挂的形式敷设，平行线间的距离不宜超过4m。感温电缆与地面的距离在3m为宜，不应超过9m。与地面的距离大于3m时，感温电缆的间距应视情况缩小。在天花板下敷设线型定温火灾探测器如图6所示，安装时可以和喷洒系统管道安装在一起。天花板下有梁时，可以参考GB50116《火灾自动报警系统施工及验收规范》中关于感温探头的安装方式。

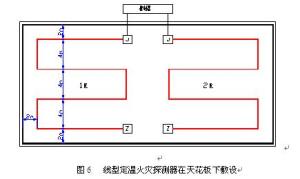

图6  线型定温火灾探测器在天花板下敷设

      如果感温电缆敷设在走廊，过道等长条形状建筑物时，宜用吊线以直线方式在中间敷设。吊线应有拉紧装置，每隔2m用固定卡具把电缆固定在吊线上。

      在货架中应用时，可将感温电缆安装在天花板下，沿货架过道中心线布置，也可以和喷水灭火系统管道在一起附设，同时将感温电缆固定在竖立的通风道空间，如图7所示。货架内有比较危险物品时，感温电缆应安装在每一货架内，但不能影响货架的正常工作，以免存取货物破坏感温电缆。高度大于4.5m的货架，为了更好探测低位火灾，有必要在高度方向增加一层感温电缆，如果有喷水灭火系统可以和喷头层统一起来。

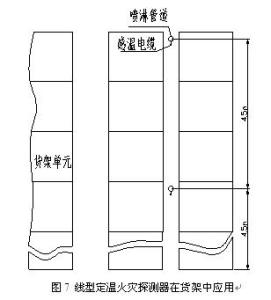

图7 线型定温火灾探测器在货架中应用

      由于公路、铁路隧道大都位于偏远野外地区，长度都是以公里计算，一般探测器难以胜任，线型定温火灾探测器可以很好地担负该重任，典型应用是将感温电缆直接固定在隧道的顶部，可参考图8和图9安装，在隧道内的电缆托架、设备间也可以安装感温电缆。隧道内每个防火分区不宜超过200m，可设置1根或几根感温电缆，感温电缆可以直线敷设，也可以迂回平行敷设。

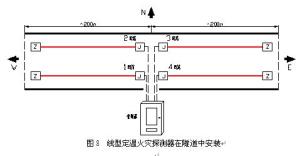

图8 线型定温火灾探测器在隧道中安装

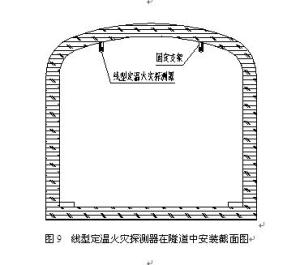

图9 线型定温火灾探测器在隧道中安装截面图

      线型定温火灾探测器安装于动力控制盘上，可直接缠绕在保护对象上，并采用安全可靠的线绕扎结，使整个装置都得到保护，如图10所示。其它电气设备如变压器、刀闸开关、主配电装置、电阻排等在其周围温度不超过线型定温火灾探测器允许工作温度的条件下，均可采用同样的方法。对于大型油浸变压器，由于其热量主要集中在中上部，所以感温电缆应主要缠绕在变压器的上部，特别是升高座位置。

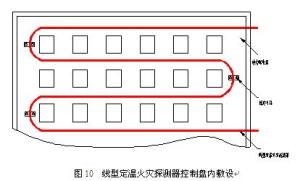

图10 线型定温火灾探测器控制盘内敷设

       线型定温火灾探测器安装于灰尘收集器或沉渣室、袋室、冷却塔等场所，安装方法可参照室内天花板下的方式，在靠近和接触安装时可参照电缆托架的安装方式，以不影响设备工作，尽量贴近保护对象发热部位为佳，必要时局部可以穿管保护。图11表示线型定温火灾探测器在灰尘收集器中的应用，通过角铁支架把线型定温火灾探测器固

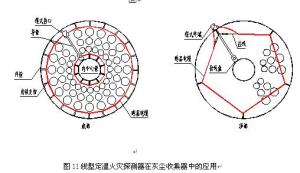

图11线型定温火灾探测器在灰尘收集器中的应用

定在灰尘收集器外壁内侧，底部和顶部同时保护，感温电缆从底部通过导管进到中心管道围绕一圈，再由导管到顶部内侧通过吊线围绕一圈。必要时，在电机或轴承部位可以围绕线型定温火灾探测器，以达到早期火灾探测的目的。

      石化油罐、气罐主要有固定罐和浮顶罐两种形式，线型定温火灾探测器应用在固定罐上可采用悬挂式或直接接触式安装，具体参考以上方法。一般都是大型罐，而且结构复杂，本手册主要介绍浮顶罐上线型定温火灾探测器的安装。如图12所示，感温电缆围绕在浮动顶盖密封圈周围安装，采用钢圈和专用固定夹来固定。感温电缆可以安装在主管道密封和二级防水密封之间，也可以交替安装在泡沫围栏上，或则直接安装在二级防水密封上。考虑到浮动顶盖的上下移

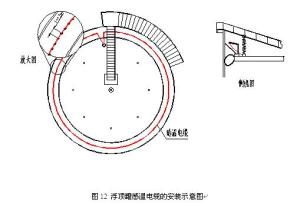

图12 浮顶罐感温电缆的安装示意图

动，和导线的连接应采用可伸缩的连接电缆。由于该场所为防爆危险场所，除感温电缆应采用防爆式，还应使用可靠的安全栅。

       线型感温火灾探测器JTW-LD-SF系列，是青岛中阳消防科技有限公司应用自主知识产权结合国内外先进技术而开发生产的产品，包括不可恢复式及可恢复式。该JTW-LD-SF系列线型感温火灾探测器的特点：

（1）适应工业现场恶劣环境工程安装的需要；

（2）探测器可重复使用且温度高，短时最高温度可达180℃；

（3）感温电缆可以小尺寸火灾报警；

（4）感温电缆长度范围连续探测火灾；

（5）特别能耐受环境温度变化的影响；

（6）探测器的灵敏度可随感温电缆受热长度增加而提高，符合火灾发生规律；

（7）感温电缆抗拉、抗挤压性好；

（8）加工工艺简单，可靠性高。
