纯水设备　　纯水(超纯水)处理设备^[2]，是指水中的导电介质几乎完全去除，同时不离解的气体、胶体以及有机物（包括细菌）也去除至很低程度的水。其电导率一般为0.1~0.055uS/cm，电阻率（25℃）>10x106Ω·cm ，含盐量<0.1㎎/L.理想纯水(理论上)电导率为0.055 uS/cm，电阻率（25℃）为18.3x106Ω·cm。工作原理　本系统为国内市场上技术较为成熟、操作便捷的超纯水系统，其采用物理反应与化学反应相结合的原理，即当世界上最为先进的反渗透系统与阴阳离子交换系统相结合的方法，逐步提水质；再者本公司根据贵客户在生产用水上对水质的要求，选用不同的处理方法,其性价比最优，以至最终达到生产用水的标准。

电子处理控制系统可作连续性的水质监控,提供一致和可靠的操作

-独特的GRID大显示屏(图像方式显示控制面板),显示易于识别的图像和操作模式,流程图和水箱液位,加强系统控制(适用于小流量型号)

-前开门,便于消耗品的更换

-最新的反渗透技术,大流量,复合非纤维薄膜,使系统效率最大化

-滤芯更换指示,保证净化性能的优化

-可调整的视听报警功能,确保安全

-简单的消毒方式,长期优化系统性能

-通过RS232数据端口进行数据收集,符合GLP规范(适用于小流量型号)

-自动清洗系统,维持反渗透膜的寿命并保证出水水质

-有不同产水量系统供选择,可进行升级,满足当前和未来的需求

-多种附件,增加灵活性和便利

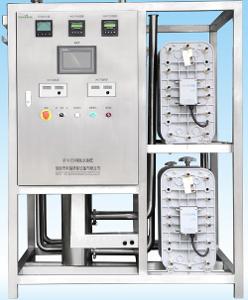

　　EDI是将电渗析技术和离子交换技术有机结合形成的一种新型除盐技术。可以有效的去除水中全部离子，出水电阻率可稳定在15MΩ.CM以上，连续运行、无化学污染、水的利用率高，在高纯水制备工艺上有着广阔的应用前景。

　　EDI 装置是应用在反渗透系统之后，取代传统的混合离子交换技术(MB-DI)生产稳定的去离子水。EDI技术与混合离子交换技术相比有如下优点:

　　①水质稳定

EDI设备　　②容易实现全自动控制

　　③不会因再生而停机

　　④不需化学再生

　　⑤运行费用低

　　⑥厂房面积小

　　⑦无污水排放。

　　高纯水水处理技术的发展史：

　　第一阶段：预处理—— > 阳床 ——> 阴床 ——> 混合床

　　第二阶段：预处理—— > 反渗透 ——> 混合床

　　第三阶段：预处理—— > 反渗透 ——>EDI 装置

　　反渗透( RO )技术是一种利用膜分离去除水中离子的方法，尽管反渗透系统将水中 95%-98% 的离子去除，但还不能满足工业生产的要求，其后续工艺必须使用离子交换设备。近几十年以来，混合床离子交换技术一直作为纯水制备的标准工艺。由于其需要周期性的再生且再生过程中使用大量的化学药品(酸碱)和纯水，因此已很难满足于无酸碱纯水系统。

　　正因为传统的离子交换已经越来越无法满足现代工业和环保的需要，于是将膜和树脂结合的 EDI 技术成为水处理技术的一场革命。该技术应用电再生离子交换除盐工艺取代传统混合离子交换除盐工艺DI 。通过离子交换树脂及选择性离子膜达到高脱盐效果，与反渗透结合的联合工艺使产水水质可达 10~17M Ω· CM 的高规格产水。^[3]

　　1.水进入 EDI 系统，主要部分流入树脂/膜内部，而另一部分沿模板外侧流动，以洗去透出膜外的离子。

　　2.树脂截留水中的溶存离子。

　　3.被截留的离子在电极作用下，阴离子向正极方向运动，阳离子向负极方向运动。

　　4.阳离子透过阳离子膜，排出树脂/膜之外。

　　5.阴离子透过阴离子膜，排出树脂/膜之外。

　　6.浓缩了的离子从废水流路中排出。

　　7.无离子水从树脂/膜内流出。

　　进水水质要求：

　　TEA( 含 CO 2 ) <25mg/LasCaCO 3 PH 5 - 9

　　硬度 < 0.1 mg/LasCaCO 3

　　硅 <0.5mg/L

　　TOC <0.5 mg/L

　　余氯 <0.05mg/L

　　Fe ， Mn ， H 2 S <0.01 mg/L

　　进水压 30 - 100PSI

过滤原理

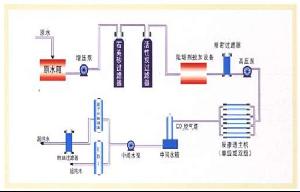

　　源水→源水泵→机械过滤器→活性炭过滤器→精密过滤器→一级反渗透膜→二级反渗透膜→TOC脱出器→EDI系统·低压开关保护高压泵不会因供水停止而损坏。高效率、低噪音的高压泵，降低运行噪音，减少耗电。·脱盐率高，运行压力低的卷式复合膜提高了产水水质及降低运行成本，且使用寿命长。产水、浓水各设有流量计以监视并调节运行出水量及系统回收率。·产水电导率表连续监视产水水质。高纯水设备参数：污染物去除率脱盐率：99.8% 有机物去除率：>150MW 细菌隔除率：>99% 热原去除率：>99% 颗粒去除率：>99% 进水要求：污染指数(SDI)：<5 余氯：<0.1mg/L PH：5-8 水温：4°-40℃ 高纯水设备

           我国城市人均生活用水量195.4 L/d（普及率为93%），时变化系数为1.5～1.7。人均饮水量为1.5～2.5 L/d，上海地区为2～3 L/d，占生活用水总量的2.5%左右。饮用水按天然水、自来水、开水、矿泉水、蒸馏水、纯净水的顺序发展，美国1991年纯净水产量为19.3×105 m3，营业额高达20亿美元，目前欧美国家纯净水销售量已经是矿泉水的70倍。区域性缺水、水源的污染造成自来水水质下降以及不断提高的生活水平是目前推行纯净水的主要原因，不过有必要说明的是，目前我国的水质满足GB 5749—85就可以饮用，纯净水的出现是人们生活水平提高的一种体现。

　　     纯净水又名太空水，最初是美国太空总署为太空航行中的宇航员开发的，是无色、无味、无菌、无有害矿物质的高品质水。其生产技术核心为反渗透技术（RO法），采用孔径为0.2 nm的反渗透膜。反渗透的原水可采用自来水或泉水、井水，但必须配备一定的预处理。其供应方式可以采用集中管路供应和集中处理、分散供水两种形式。有益于人体的有机矿物质仅有1%来自水中，其他绝大多数来自食物，因此饮用纯净水不会造成生活中微量元素的缺乏。

       A.电子行业，化工行业，纯净水厂。

　　B.山庄、别墅、公寓楼生活用水、直接饮用水。

　　C.生活小区、饭店直饮水。

　　D.产水流量：0.5－200m3/h

　　四.达到标准:

　　纯化水标准，注射水标准 显像管、液晶显示器用纯水水质（经验数据）

　　A.集成电路用纯水水质

　　B. 国家电子级纯水标准

　　C.美国SEMI标准

           目前纯净水系统设计还存在一个逐渐系统与完善的过程，一般依经验进行设计。现介绍重庆某生活小区纯净水分质供水系统的设计。

            1.　饮水器与饮水定额

　　     饮水器喷嘴设计参数：额定流量0.05 L/s，当量0.25，支管管径15 mm，配水点前所需流出水头0.020 MPa。饮水器管道最好不要暗埋，以有利于检修。

　　     每户人口：4人

　　     饮水定额：4L/(人．d)

　　     用水小时：6:00-24:00，共18 h

　　     时变化系数Kh：4.0

            2.　纯净水生产工艺流程

　　     纯净水生产工艺包括预处理、反渗透、供水循环设施和监测控制设施及系统四部分。预处理包括砂滤、炭滤和软化等，用以去除原水中的悬浮物和胶体，去除余氯，降低浊度和硬度，以保证反渗透系统进水水质满足：［Cl-］＜0.1 mg/L，SDI＜4.0。

            在上述工艺中，砂过滤器应保证出水浊度＜5 NTU；20μm精密过滤器是截留前工艺中被带出的活性炭粉末及软化罐中树脂溶出物（依工程实际情况有时可以不用）；保安过滤器是去除5μm以上悬浮物，保护反渗透膜；供水设施——加压采用变频调速系统，管材推荐采用不锈钢材质，立管用设计秒流量进行设计，供水泵、小区配水管等采用最高日用水量进行设计。

　　     上述工艺的处理效果为：原水总固体从200mg/L左右可降到1.6mg/L，电导率从300μS/cm左右可降到3μS/cm（原水电导率＜800μS/cm时，可保证出水电导率<10μS/cm）。

　　     目前国产产品可以替代除高压泵和膜元件以外几乎所有的设备和配件，在保证产水质量的基础上，价格较进口设备降低1/3～1/2。例如：国产开发的光氧化消毒器是一种高效的灭菌装置，已在很大程度上取代了紫外杀菌器，造价仅为后者的2/3。

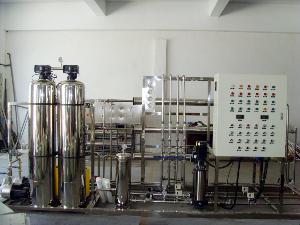

组装工艺图

纯水设备

产水量等级

　　反渗透纯水设备产水量大小，主要是参照其核心配件反渗透膜元件的流量来决定的。按反渗透膜的流量纯水设备产水量分别有50L每天、75L每天、80L每天、100L每天四种等级标准，通俗的来说，纯水设备产水量与其所用的反透膜流量是一样的。
