空气锤        空气锤（Air Hammer）是自由锻造机器的一种。它有两个汽缸，压缩汽缸将空气压缩。通过分配阀送入工作汽缸，推动活塞连同锤头作上下运动起锤击作用.操作灵活，广泛用于中小型锻件的生产。

       自从1855年法国人费昂泰尼莫鲁(Fontainmoreau)第一个在天下上取得发明专利权气动打击凿岩机以来，破碎岩石经历了低频打击破碎，旋转压力破碎，高频打击回转破碎几个阶段。在当代煤油天然气行业中，最初接纳的是顿钻钻机开采油气，顿钻钻机接纳的是一种低频的打击钻进要领，单次打击功较大。

空气锤顿钻钻进要领在浅层低压钻井中利用较方便，但是随着油气资源在深层地层中的发明，顿钻这种陈腐的钻井要领渐渐被旋转压力钻井所代替。

而在本日，在一些砾岩、花岗岩等牢固地层中钻进时，旋转压力钻井这种研磨式切削式的钻井要领的钻进效率较低，而对钻头的压力要求又使得钻进进程中容易出现井斜，因而出现了高频式的打击回转钻井要领——空气锤钻井技能。 空气锤钻井技能，是一种利用气体能量实现高频率打击做功而举行破岩的钻井要领，是在空气钻井技能根本上生长起来的。其基源头根本理是利用高压气体的压缩膨胀时，将能量转达到空气锤，空气锤再将能量转化为打击能(波)运送给回转中的钻头，以实现钻头的打击破岩进程。

由于空气锤技能利用的是打击破岩要领，其实施的钻压和转速相对不高，易于控制井斜，易于在中等偏硬、牢固地质岩层中钻进，钻速大大提高别的对油层的掩护，低沉钻井成本等具有明显作用。我国在爆破孔施工、地质勘探、砂矿勘探、水井、锚固孔、注浆孔、基桩孔、矿山用井孔和非开挖管线施工等浅层低压岩层钻进范畴，其已经得到了普遍的引用2003年中国煤油天然气集团公司正式启动“空气锤的研制与应用技能”课题研究，从而拉开了空气锤钻井技能在煤油钻井行业应用的新场合场面。

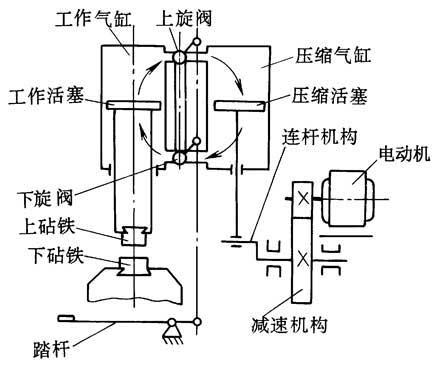

空气锤工作原理示意图电动机通过减速机构和曲柄，连杆带动压缩气缸的压缩活塞上下运动，产生压缩空气。当压缩缸的上下气道与大气相通时，压缩空气不进入工作缸，电机空转，锤头不工作，通过手柄或脚踏杆操纵上下旋阀，使压缩空气进入工作气缸的上部或下部，推动工作活塞上下运动，从而带动锤头及上砥铁的上升或下降，完成各种打击动作。旋阀与两个气缸之间有四种连通方式，可以产生提锤、连打、下压、空转四种动作。

⒈以压缩空气为动力，满足安全生产的需要敲击力度与振动频率可通过调节气压控制

⒉使用高强度铝合金制成，重量轻、体积小

⒊机构简单、不易损坏

空气锤主要由机架、传动机构、压缩缸和工作缸、压缩活塞、落下部分、配气机构和砧座等部分组成。

机架是空气锤的主体，在机架上面安装有电动机，传动装置，工作机构和操纵机构，这些机构在机架上紧凑组合成一个整体。

空气锤砧座上面安装着砧垫和下砧，为了满足锻造的稳定性，砧座的质量要求是落下部分质量的12-15倍，它安装在坚固的钢筋水泥基础上，其间垫有垫木，可消除锤击时产生的震动。

传动机构包括减速器、曲轴、连杆系统。它把电动机的旋转运动转变成压缩活塞的上下往复运动。

落下部分由工作活塞、锤杆和上砧等组成，锤杆和工作活塞为一整体，为使其重量符合技术规格吗，可制作成空心件，锤杆与锤头的连接是用燕尾槽和楔铁连接。

配气机构由上气道中上旋阀，下气道中的下旋阀，操作手柄或脚踏杠杆组成，通过配气机构来控制各种动作的实现。

压缩缸和工作缸的上下部和上下旋阀连通，通过压缩活塞的上下运动产生压缩空气驱动工作活塞上下运动。

1、气源一定要干净，因为污染的空气会加速活塞密封的磨损，造成密封失效，同时对二位三通电磁换向阀的寿命也会有较大影响。

2、空气锤台座与仓壁要焊牢，气锤与台座的联接要紧固，否则经一段时间的敲击后，会有松动以致脱落，需经常检查气锤的安装是否牢固。

3、时间继电器的调整，由于气锤的型号、安装条件不同而有所不同，不祥请向本公司咨询。

4、焊接台座时，如果仓壁太薄，请考虑在台座与仓壁间加一加强板。

空气锤空气锤与其他锻锤一样，工作时动力作用的时间是往复式机器的动荷载，动力作用的形式是瞬态脉冲动荷载(冲击荷载)，属于冲击和震动较大的锻压设备。空气锤与模锻锤、摩擦压力机等在结构上又有所不同，空气锤的锤身和砧座是分体结构，模锻锤的砧座、摩擦压力机的工作台与机身是整体结构。

空气锤的这些特点对其设备基础设计施工、设备的制作安装都有较高的要求。尤其是砧座、垫层的选材和安装如果不当，势必影响设备整体精度，同时对打击能量的损耗、设备工作的稳定乃至锻锤的使用寿命造成一定的影响。随着我国勘探开发区域的不断扩大，南方陆相及西部坚硬地层钻井数量的不断增加，对于其它地层对水敏感、压力系数低、井壁相对稳定和出水可能性小及含天然气较少或小的可钻性差坚硬地层，以及易出现恶性井漏地区均适合采用空气锤钻井，如新疆油田高陡构造地层、长庆油田苏里格气田、四川油田、玉门油田、大庆油田徐家围子地区及南方陆相地层等，空气锤将会得到越来越广泛的应用。
