为用高阻半导体制成的锗NPN型和硅PNP型磁敏晶体管。在锗磁敏晶体管的发射极e一侧用喷砂方法损伤一层晶格,设置载流子复合速率很大的高复合区r,而在硅磁敏晶体管中未设置高复合区。锗磁敏晶体管具有板条状结构，集电区和发射区分别设置在板条的两面,而基极b设置在另一侧面上。硅磁敏晶体管具有平面结构，发射区、集电区、基极均设置在硅片表面。磁敏晶体管的一个主要特点是基区宽度W大于载流扩散长度,因此它的共发射极电流放大系数小于1，无电流增益能力。另外,发射极－基区－基极是N PP 型或P NN 型长二极管,即N PP 型或P NN 型磁敏二极管。因此，磁敏晶体管是在磁敏二极管的基础上设计的长基区晶体管。

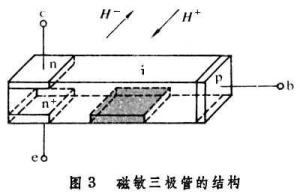

磁敏三极管是在磁敏二极管的基础上研制出来的。它的一端为集电极和发射极e(n(区)、另一端P(区为基极b（图3[磁敏三极管的结构]）。

磁场的作用使集电极的电流增加或减少。它的电流放大倍数虽然小于 1，但基极电流和电流放大系数均具有磁灵敏度，因此可以获得远高于磁敏二极管的灵敏度。磁敏三极管是尚处于研制阶段的新型器件,凡是应用霍尔元件,磁阻元件和磁敏二极管的地方均可用磁敏三极管来代替。磁敏三极管尤其适用于某些需要高灵敏度的场合，如微型引信、地震探测等方面。

伏安特性

和普通晶体管的伏安特性曲线类似。由图可知，磁敏三极管的电流放大倍数小于1。

磁电特性

华文中宋磁敏三极管的磁电特性是应用的基础，右图为国产NPN型3BCM(锗)磁敏三极管的磁电特性，在弱磁场作用下，曲线接近一条直线。

温度特性及其补偿

华文中宋磁敏三极管对温度比较敏感，使用时必须进行温度补偿。对于锗磁敏三极管如3ACM、3BCM，其磁灵敏度的温度系数为0.8%/0C；硅磁敏三极管(3CCM)磁灵敏度的温度系数为-0.6%/0C 。因此，实际使用时必须对磁敏三极管进行温度补偿。
