百科详情

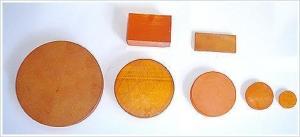

硒化锌硒化锌材料是一种黄色透明的多晶材料，结晶颗粒大小约为70μm，透光范围0.5-15μm。由化学气相沉积（CVD）方法合成的基本不存在杂质吸收，散射损失极低。由于对10.6μm波长光的吸收很小，因此成为制作高功率CO2激光器系统中光学器件的首选材料。 此外在其整个透光波段内，也是在不同光学系统中所普遍使用的材料。

硒化锌材料对热冲击具有很高的承受能力，使它成为高功率CO2激光器系统中的最佳光学材料。硬度只是多光谱级ZnS的2/3，材质较软易产生划痕，而且材料折射率较大，所以需要在其表面镀制高硬度减反射膜来加以保护并获得较高的透过率。在其常用光谱范围内，散射很低。在用做高功率激光器件时，需要严格控制材料的体吸收和内部结构缺陷，并采用最小破坏程度的抛光技术和最高光学质量的镀膜工艺。

性状：黄色立方晶体。见光迅速变红。有毒。无气味。

密度（g/mL，25/4℃）： 5.42

熔点（℃）：1100

溶解性：不溶于水。

体吸收系数： 0.0005/cm

折射率温度变化率：61x10-6/℃

折射率不均匀性：< 6X10-6

热传导率：0.18W/cm/℃

比热：0.356J/g/℃

线性膨胀系数（20℃）：7.57x10-6/℃

杨氏模量（Young’s Modulus）：6.85X1011dyne/cm2

断裂摸量（Rupture Modulus）：5.7X108dyne/cm2

努氏硬度（Knoop Hardness）：110-130Kg/mm2

泊松比（Poisson’s Ratio）：0.28

传输范围（微米）：0.5-22

断裂模数：55.2 MPa

杨式弹性系数：67.2 kMPa

断裂韧度：0.5 MPa/m1/2

单一同位素质量：143.845668 Da

标称质量：144 Da

平均质量：144.369 Da

硒化锌不溶于水，不燃，受热，遇酸放出剧毒硒化氢气体。见光迅速变红色，久置空气中或遇酸易分解。可溶于发烟盐酸和过氧化氢作用生成硒酸锌。

硒化锌1、将用醋酸铵缓冲的硫酸锌稀溶液，滴加到H2Se的饱和溶液中，同时向该溶液中通入用N2或H2稀释的H2Se气体（用Al2Se3和稀盐酸反应生成）。产生沉淀的容器在蒸汽浴上加热，多余的H2Se气体用盛有浓硝酸的洗涤瓶吸收。如果锌盐溶液导入太快或浓度太高，则形成白色沉淀，再要变到黄色的ZnSe需很长时间。黄色的ZnSe沉淀很难过滤，需要用离心分离法；将分离出的沉淀先用煮沸的稀氨水洗涤，然后再用甲醇洗涤。洗净的ZnSe沉淀先置于盛有CaCl2的真空干燥器内干燥；然后，在120℃的条件下，于盛有P2O5的干燥器内干燥。

硒化锌在潮湿的时候，对空气十分敏感。因此，干燥过的产品需放在玻璃管内，在600℃、H2或H2Se气氛中加热2～4h，以除去被氧化了的产品。

2、将4g氧化锌、2.5g硫化锌和6g硒的混合物放在带盖的石英坩埚中，在800℃条件下加热15min，便可得到ZnSe产品。^[2]

1、荧光材料、半导体掺杂物；

2、广泛应用于激光、医学，天文学和红外夜视等领域中。^[3]

保持贮藏器密封、储存在阴凉、干燥的地方，确保工作间有良好的通风或排气装置。

危险运输编码：UN 3283 6.1/PG 2

危险品标志： 有毒危害环境

安全标识：S28S45S60S61

危险标识：R33R23/25R50/53^[3]

1、疏水参数计算参考值（XlogP）：无

2、氢键供体数量：0

3、氢键受体数量：1

4、可旋转化学键数量：0

5、互变异构体数量：无

6、拓扑分子极性表面积：0

7、重原子数量：2

8、表面电荷：-2

9、复杂度：0

10、同位素原子数量：0

11、确定原子立构中心数量：0

12、不确定原子立构中心数量：0

13、确定化学键立构中心数量：0

14、不确定化学键立构中心数量：0

15、共价键单元数量：2^[2]
