二次仪表
发布时间：2024-07-02 19:30
1基本介绍
二次仪表接受的标准信号一般有三种：
①气动信号：20--100KPa（0.02--0.1MPa）②Ⅱ型电动单元仪表信号0～10mADC。③Ⅲ型电动单元仪表信号4～20mADC.也有个别的不用标准信号，一次仪表发出电信号,二次仪表直接指示，如远传压力表等.
二次仪表通常安装在仪表盘上.按安装位置又可分为盘装仪表和架装仪表.
2技术参数
| 显示 | |
| 数码管 | 双屏,LED高亮度数码管数字显示 |
| 光柱 | 测量值百分比光柱模拟显示 |
| 输入 | |
| 热电偶 | B(400～1800℃)、S(0～1600℃)、K(0～1300℃)、E(0～1000℃)、 T(-200.0～400.0℃)、J(0～1200℃)、 R(0～1600℃)、N(0～1300℃)、 F2(700～2000℃)、Wre3-25(0～2300℃)、Wre5-26(0～2300℃) |
| 热电阻 | Cu50(-50.0～150.0℃)、Cu53(-50.0～150.0℃)、Cu100(-50.0～150.0℃)、 Pt100(-200.0～650.0℃)、BA1(-200.0～600.0℃)、BA2(-200.0～600.0℃) |
| 线性电阻 | 0～400Ω,0～500Ω |
| 远传电阻 | 0～350Ω,30～350Ω |
| 直流电压 | 0-20mV、0-40mV、0-100mV、0-5V、1-5V、0-10V、0-5V开方、1-5V开方； 输入阻抗≥510KΩ |
| 直流电流 | 0～20mA、0-10mA、4-20mA、0-10mA开方、4-20mA开方； 输入阻抗≤250Ω |
| 报警/控制输出 | |
| 灯指示 | LED指示灯,报警/控制输出状态时灯亮 |
| 输出 | 报警/控制开关量输出，开关量类型可选 ALM——继电器触点输出，触点容量：AC220V/0.5A（小）DC24V/0.5A（小）（阻性负载） AC220V/2A（大），DC24V/2A（大）（阻性负载） SCR（K3/K6）——可控硅过零触发脉冲输出，容量：AC 400V/0.5A SSR（K4）——固态继电器驱动电压输出，容量：DC 12V/30mA SOT（K5）——双向可控硅通断输出，容量：AC600V/5A |
| 变送输出 | |
| 直流电压 | DC 1--5 V， 负载电阻≥250KΩ（可选择带大负载模块，负载电阻≥4KΩ） DC 0--5 V， 负载电阻≥250KΩ（可选择带大负载模块，负载电阻≥4KΩ） DC 0--10V，负载电阻≥4KΩ |
| 直流电流 | DC 4—20mA， 负载电阻≤600Ω DC 0—20mA， 负载电阻≤600Ω DC 0—10mA， 负载电阻≤1.2KΩ |
| 通讯输出 | |
| 通讯接口 | 标准串行双向通讯接口：RS485——二线制，通讯距离≤1000米 RS232——三线制，通讯距离≤15米 |
| 通讯协议 | 标准MODBUS RTU通讯协议，1位起始位、8位数据位、1位停止位，无奇偶校验， 波特率1200～9600bps |
| 打印输出 | |
| 打印接口 | RS232C——三线制，通讯距离≤15米 适配微型串行打印机，16针，波特率1200～9600bps |
| 馈电,输出 | |
| 输出电压 | DC24V±,1V |
| 输出电流 | ≤30mA（负载电阻≥750Ω） |
| 电源 | |
| 开关电源 | AC/DC 100～240V，频率 50/60Hz，功耗≤5W DC 20～29V， 功耗≤3W |
| 使用环境 | |
| 温度 | 0～50℃ |
| 湿度 | 10～90%RH,避免强腐蚀气体 |
| 特性 | |
| 温度漂移 | ≤0,01%FS/℃(典型值约50ppm/℃) |
| 采样周期 | 500ms |
| 耐压强度 | 输入/输出/电源/通讯相互之间（1000V,AC,/min） |
| 绝缘强度 | 输入/输出/电源/通讯相互之间,≥100MΩ |
| 电磁兼容 | IEC61000-4-4（电快速瞬变脉冲群），±4KV/5KHZ；IEC61000-4-5（浪涌），4KV;差模2KV |
| 设定方式 | 面板轻触式按键数字设定,设定值断电永久保存 |
| 保护方式 | 输入回路断线,输入信号超/欠量程报警 |

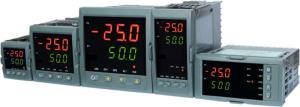

数显仪表
3输入类型
| 输入类型 | 量程范围 | 绝对误差 | 基本误差 | |
| 热电偶 | B | 400～1800℃ | ±,2℃ | ±,0,2% |
| S | 0～1600℃ | ±,2℃ | ±,0,2% | |
| K | 0～1300℃ | ±,1℃ | ±,0,2% | |
| E | 0～1000℃ | ±,1℃ | ±,0,2% | |
| T | -200,0～400,0℃ | ±,1℃ | ±,0,2% | |
| J | 0～1200℃ | ±,1℃ | ±,0,2% | |
| R | 0～1600℃ | ±,2℃ | ±,0,2% | |
| N | 0～1300℃ | ±,1℃ | ±,0,2% | |
| F2 | 700～2000℃ | ±,2℃ | ±,0,2% | |
| Wre3-25 | 0～2300℃ | ±,2℃ | ±,0,2% | |
| Wre5-26 | 0～2300℃ | ±,2℃ | ±,0,2% | |
| 热电阻 | Cu50 | -50,0～150,0℃ | ±,4℃ | ±,0,2% |
| Cu53 | -50,0～150,0℃ | ±,4℃ | ±,0,2% | |
| Cu100 | -50,0～150,0℃ | ±,4℃ | ±,0,2% | |
| Pt100 | -200,0～650,0℃ | ±,2℃ | ±,0,2% | |
| BA1 | -200,0～600,0℃ | ±,4℃ | ±,0,2% | |
| BA2 | -200,0～600,0℃ | ±,4℃ | ±,0,2% | |
| 线性电阻 | 0～400Ω | ±,2℃ | ±,0,2% | |
| 0～500Ω | ±,2℃ | ±,0,2% | ||
| 远传电阻 | 0～350Ω | ±,2℃ | ±,0,2% | |
| 30～350Ω | ±,2℃ | ±,0,2% | ||
| 毫伏,信号 | 0-20mV | 40μV | ±,0,2% | |
| 0-40mV | 40μV | ±,0,2% | ||
| 0-100mV | 40μV | ±,0,2% | ||
4主要功能
| 名称 | NHR-1100简易型单回路数字显示控制仪 |
| 面板显示 | 双LED |
| 输入通道数 | 单通道 |
| 输入信号种类 | 33种输入类型 |
| 断线处理 | 无处理 |
| 测量精度 | 0,3% |
| 算式 | 无 |
| 输出扩展性 | 模式1,2限报警+1路变送输出+1路馈电模式2,2限报警+通讯输出+1路馈电 |
| 报警/控制输出方式 | 干接点,固态继电器驱动报警 |
| 报警功能 | 上下限报警 |
| 控制,回差,功能 | 无 |
| 通讯功能 | 485通讯 |
| 时钟功能 | 无 |
| 适用领域 | 塑料机械,食品机械,包装机械,加热炉,等行业 |
| 名称 | NHR-1300傻瓜式模糊PID调节器 |
| 面板显示 | 双LED |
| 输入通道数 | 单通道 |
| 输入信号种类 | 33种输入类型 |
| 断线处理 | 无处理 |
| 测量精度 | 0,3% |
| 算式 | 模糊PID算式 |
| 输出扩展性 | 模式1：2限报警+1路模拟量或开关量控制输出+1路馈电 模式2：1限报警+1路模拟量或开关量控制输出+通讯输出+1路馈电 |
| 报警/控制输出方式 | 干接点,固态继电器驱动报警,可控硅驱动 |
| 报警功能 | 上下限报警,偏差报警 |
| 控制回差功能 | 无 |
| 通讯功能 | 485通讯 |
| 时钟功能 | 无 |
| 适用领域 | 塑料机械,食品机械,包装机械,加热炉等行业 |
| 名称 | NHR-5100单回路数字,显示控制仪 |
| 面板显示 | 双LED+单光柱 |
| 输入通道数 | 单通道 |
| 输入信号种类 | 36种输入类型 |
| 断线处理 | 断线报警,闪烁报警断线显示,归零,量程最大值,历史最大值,保持不变 |
| 测量精度 | 0,2% |
| 算式 | 无 |
| 输出扩展性 | 4限报警+2路变送输出+通讯输出+2路馈电 |
| 报警/控制输出方式 | 干接点,固态继电器驱动 |
| 报警功能 | 上下限报警,延时报警 |
| 控制回差功能 | 无 |
| 通讯功能 | 485/232通讯 |
| 时钟功能 | 有 |
| 适用领域 | 适用所有自控现场 |
| 名称 | NHR-5200双回路数字显示控制仪 |
| 面板显示 | 双LED+双光柱 |
| 输入通道数 | 双通道 |
| 输入信号种类 | 36种输入类型 |
| 断线处理 | 断线报警,闪烁报警断线显示,归零,量程最大值,历史最大值,保持不变 |
| 测量精度 | 0,2% |
| 算式 | 无 |
| 输出扩展性 | 4限报警+2路变送输出+通讯输出+2路馈电 |
| 报警/控制输出方式 | 干接点,固态继电器驱动 |
| 报警功能 | 上下限报警,延时报警 |
| 控制回差功能 | 无 |
| 通讯功能 | 485/232通讯 |
| 时钟功能 | 有 |
| 适用领域 | 适用所有自控现场 |
| 名称 | NHR-5300人工智能模糊PID调节器 |
| 面板显示 | 双LED+双光柱 |
| 输入通道数 | 单/双通道（外给定,阀位反馈时为双输入） |
| 输入信号种类 | 36种输入类型 |
| 断线处理 | 无处理 |
| 测量精度 | 0,2% |
| 算式 | 人工智能算式 |
| 输出扩展性 | 模式1：4限报警+1路模拟量或开关量控制输出+1路变送输出+通讯输出+2路馈电 模式2：2限报警+正反转+2路变送输出+通讯输出+2路馈电 |
| 报警/控制输出方式 | 干接点,固态继电器驱动,单相过零触发,三相过零触发,双向可控硅通断输出 |
| 报警功能 | 上下限报警,偏差报警,闪烁报警,LBA报警(控制环断线/短路报警) |
| 控制回差功能 | 带控制回差 |
| 通讯功能 | 485/232通讯 |
| 时钟功能 | 有 |
| 适用领域 | 适用所有自控现场 |
| 名称 | NHR-5400系列60段PID自整定调节器 |
| 面板显示 | 双LED |
| 输入通道数 | 单通道 |
| 输入信号种类 | 36种输入类型 |
| 断线处理 | 无处理 |
| 测量精度 | 0,2% |
| 算式 | 人工智能算式 |
| 输出扩展性 | 4限报警+1路控制输出+1路变送输出+通讯输出+2路馈电 |
| 报警/控制输出方式 | 干接点,固态继电器驱动,单相过零触发,三相过零触发 |
| 报警功能 | 上下限报警、偏差报警、LBA报警(控制环断线/短路报警)、程序停止报警、闪烁报警 |
| 控制回差功能 | 带控制回差 |
| 通讯功能 | 485/232通讯 |
| 时钟功能 | 有 |
| 适用领域 | 适用所有自控现场 |
| 名称 | NHR-5500系列手动,操作器 |
| 面板显示 | 双LED+双光柱 |
| 输入通道数 | 双通道（外给定,阀位反馈） |
| 输入信号种类 | 36种输入类型 |
| 断线处理 | 无处理 |
| 测量精度 | 0,2% |
| 算式 | 无 |
| 输出扩展性 | 模式1：4限报警+1路模拟控制输出+1路变送输出+通讯输出+2路馈电 模式2：2限报警+正反转+1路变送输出+通讯输出+2路馈电 |
| 报警/控制输出方式 | 干接点,固态继电器驱动,单相过零触发,三相过零触发,双向可控硅通断输出 |
| 报警功能 | 上下限报警,闪烁报警 |
| 控制回差功能 | 带控制回差 |
| 通讯功能 | 485/232通讯 |
| 时钟功能 | 有 |
| 适用领域 | 适用所有自控现场 |
| 名称 | NHR-5600系列,流量积算控制仪 |
| 面板显示 | 双LED |
| 输入通道数 | 单/,三通道,（流量,温度,压力时为三输入） |
| 输入信号种类 | 37种输入类型 |
| 断线处理 | 无处理 |
| 测量精度 | 0,2% |
| 算式 | 无 |
| 输出扩展性 | 2限报警+2路变送输出+通讯输出+2路馈电 |
| 报警/控制输出方式 | 干接点报警 |
| 报警功能 | 上下限报警,定量控制报警 |
| 控制回差功能 | 无 |
| 通讯功能 | 485/232通讯 |
| 时钟功能 | 有 |
| 适用领域 | 适用所有自控现场 |
| 名称 | NHR-5610系列热量积算控制仪 |
| 面板显示 | 双LED |
| 输入通道数 | 三通道（入口温度,出口温度,流量输入） |
| 输入信号种类 | 36种输入类型 |
| 断线处理 | 无处理 |
| 测量精度 | 0,2% |
| 算式 | 无 |
| 输出扩展性 | 2限报警+2路变送输出+通讯输出+2路馈电 |
| 报警/控制输出方式 | 干接点报警 |
| 报警功能 | 上下限报警,定量控制报警 |
| 控制回差功能 | 无 |
| 通讯功能 | 485/232通讯 |
| 时钟功能 | 有 |
| 适用领域 | 适用所有自控现场 |
| 名称 | NHR-5620系列数字显示容积仪 |
| 面板显示 | 双LED |
| 输入通道数 | 单通道 |
| 输入信号种类 | 11种输入类型 |
| 断线处理 | 无处理 |
| 测量精度 | 0,2% |
| 算式 | 无 |
| 输出扩展性 | 2限报警+2路变送输出+通讯输出+2路馈电 |
| 报警/控制输出方式 | 干接点报警 |
| 报警功能 | 上下限报警 |
| 控制回差功能 | 无 |
| 通讯功能 | 485/232通讯 |
| 时钟功能 | 有 |
| 适用领域 | 适用所有自控现场 |
| 名称 | NHR-5700系列多回路测量显示控制仪 |
| 面板显示 | 双LED |
| 输入通道数 | 8～16通道 |
| 输入信号种类 | 36种输入类型 |
| 断线处理 | 无处理 |
| 测量精度 | 0,2% |
| 算式 | 无 |
| 输出扩展性 | 模式1：2路统一报警+8路变送输出+通讯输出+2路馈电 模式2：16路分别报警+通讯输出+2路馈电 模式3：2路统一报警+1路统一变送输出+通讯输出+2路馈电 |
| 报警/控制输出方式 | 干接点报警 |
| 报警功能 | 统一报警,分别报警 |
| 控制回差功能 | 无 |
| 通讯功能 | 485/232通讯 |
| 时钟功能 | 有 |
| 适用领域 | 适用所有自控现场 |
| 名称 | NHR-5810系列八回路,闪光报警器 |
| 面板显示 | LED |
| 输入通道数 | 8通道 |
| 输入信号种类 | 无源,有源,TTL电平输入 |
| 断线处理 | 无处理 |
| 测量精度 | 无 |
| 算式 | 无 |
| 输出扩展性 | 无 |
| 报警/控制输出方式 | 干接点报警 |
| 报警功能 | 统一报警,分别报警 |
| 控制回差功能 | 无 |
| 通讯功能 | 485通讯 |
| 时钟功能 | 无 |
| 适用领域 | 适用所有自控现场 |
