琉璃瓦成型机(^[1]英文名称: Glazed tile forming machine)是用于生产琉璃瓦的机械。

组成部分：琉璃瓦琉璃瓦成型机从外部结构看均由装料架、装料架支座、进料导向装置、成型主机、冲型装置、成型剪切装置、液压站、电脑控制柜等几部分组成。经该机辊轧冲模成型的琉璃瓦具有外形美观、古朴典雅、造型考究别致、品位高贵等特点，可广泛用于花园式工厂，旅游风景区，亭台楼榭，宾馆别墅，展览馆，度假村，家庭等建筑及室外装饰。

琉璃瓦压瓦机介绍生产线用镀锌钢板或者不同颜色的彩钢板或铝板做为原材料，生产的产品用于建造房屋的外部的屋顶板和墙壁板以及内部装饰板或，天花板等，使其增加屋顶或墙壁的美观，和耐用性。琉璃瓦压瓦机生产线没有生产长度的限制，可根据施工要求在电脑控制器上设定多组不同的数据，一键“确认”后，设备自动按照电脑设定的数据生产不同长度的成品。经琉璃瓦压瓦机生产线生产的成品表面平整光滑、平整、无划痕，便于施工的安装。

琉璃瓦压瓦机的几部分组成琉璃瓦压瓦机分为三部分，辊道成型部分、压型部分、切刀部分。琉璃瓦压瓦机辊道成型部分是由电机拖动，链条带动各辊转动。琉璃瓦

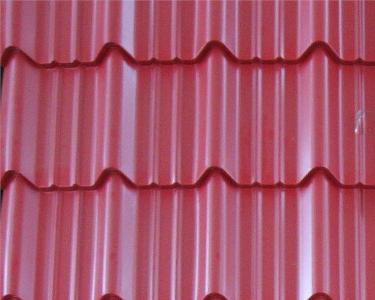

压瓦机压型部分是 液压缸带动模具上下移动，可以把 彩钢压成许多节，形似琉璃瓦。

琉璃瓦压瓦机切刀部分是液压缸带动刀具上下移动，可以把彩色钢瓦切断。琉璃瓦压瓦机生产过程如下：彩色钢板进入辊道成型部分，成型后到压型部分，压成等距离一节一节的，切刀负责定长切割。琉璃瓦压瓦机控制介绍执行部分有变频器驱动电机，液压站电机，压型的两个液压电磁阀，切刀的两个液压电磁阀。

琉璃瓦压瓦机检测部分有：检测彩色钢瓦长度的脉冲编码器，压型的上下行程开关，切刀的上下行程开关，压型的上下操作按钮，切刀的上下行程按钮，急停开关，液压启停开关等等。琉璃瓦压瓦机PLC选用KDN-K3系列的KDN-K306-24AR。琉璃瓦压瓦机带有14个输入/10个继电器输出，刚好满足输入输出要求。再配KDN文本屏，可以完成参数设定，报警显示，帮助信息，生产数据显示等等。琉璃瓦压瓦机一定要用高数脉冲输入功能，KDN-K306-24AR高数输入性能优良，选AB相抗干扰能力强。并用定值中断功能，保证精度。压瓦机有许多参数要设定，用文本屏设定。琉璃瓦压瓦机参数设定有设备参数和用户参数设定两种。设备参数有：单脉冲长、过冲量、压型距、压型时间、切刀时间等等。琉璃瓦压瓦机用户参数有：张数、长度、首节、末节、节距、节数等等。琉璃瓦压型机控制系统还能完成单板切割功能。

琉璃瓦的成型方法，一般采用挤制成型、手工印坯、注浆成型等方法。西式瓦采用塑压成型。

1、挤型成型

琉璃瓦的普通瓦件筒瓦、板瓦采用挤制成型，挤坯机（TCL350真空挤出机）是在搅泥机的出泥口加装一个与坯体尺寸相同的机头，搅泥要求真空度大于0．12Mpa，坯泥水分小于18%。待坯挤出后，用钢丝切成瓦坯，放支架上晾干、修坯、干燥后烧成。

2、手工成型和注浆成型

琉璃瓦中的勾头，滴水瓦件以及走兽、钉帽、花窗和正吻、垂兽等构件采用手工成型或注浆成型。手工成型是将坯泥拍打成泥饼，在石膏模内压印出有花纹的坯体，稍干后起坯贴接，将工作面修整打光。手工成型的泥料水分为22%。

3、塑压成型（WD成型压机）

西式瓦主要采用塑压成型，塑压泥料要抽取真空，泥料水分在16—18%。我们使用的塑压成型机是湘潭高新陶瓷机械厂生产，单机日产量在6000片左右。
