百科详情

处理方法之一：淬火

淬火是将弯头加热到临界温度以上，保温一段时间，然后很快放入淬火剂中，使其温度骤然降低，以大于临界冷却速度的速度急速冷却，而获得以马氏体为主的不平衡组织的热处理方法。 淬火能增加钢的强度和硬度，但要减少其塑性。淬火中常用的淬火剂有：水、油、碱水和盐类溶液等。

处理方法之二：正火

正火是将热压弯头加热到临界温度以上，使热压弯头全部转变为均匀的奥氏体，然后在空气中自然冷却的热处理方法。 正火能消除除过共析热压弯头的网状渗碳体，对于亚共析热压弯头正火可细化晶格，提高综合力学性能，对要求不高的弯头用正火代替淬火工艺是比较经济的。

可分为国标、电标、水标、美标、德标、日标、俄标等。

常用尺寸

热压弯头用于管路需要改变方向的地方，所以用途十分广泛，主要应用于化工、民用、建筑、工业生产等领域。

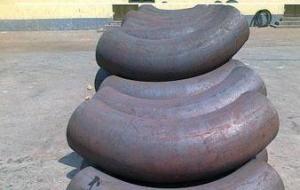

热压弯头

无缝弯头:弯头是用于管道转弯处的一种管件。在管道系统所使用的全部管件中，所占比例最大，约为80%。通常，对不同材料或壁厚的弯头选择不同的成形工艺。制造厂常用的无缝弯头成形工艺有热推、冲压、挤压等。

热压弯头是采用热压工艺制作的一种弯头，是管件的一种。正火能消除除过共析热压弯头的网状渗碳体，对于亚共析热压弯头正火可细化晶格，提高综合力学性能，对要求不高的弯头用正火代替淬火工艺是比较经济的。

热推弯头成形工艺是采用专用弯头推制机、芯模和加热装置，使套在模具上的坯料在推制机的推动下向前运动，在运动中被加热、扩径并弯曲成形的过程。

热推弯头的变形特点是根据金属材料塑性变形前后体积不变的规律确定管坯直径，所采用的管坯直径小于弯头直径，通过芯模控制坯料的变形过程，使内弧处被压缩的金属流动，补偿到因扩径而减薄的其它部位，从而得到壁厚均匀的弯头。

热推弯头成形工艺具有外形美观、壁厚均匀和连续作业，适于大批量生产的特点，因而成为碳钢、合金钢弯头的主要成形方法，并也应用在某些规格的不锈钢弯头的成形中。

成形过程的加热方式有中频或高频感应加热（加热圈可为多圈或单圈）、火焰加热和反射炉加热，采用何种加热方式视成形产品要求和能源情况决定。

冲压成形弯头是最早应用于批量生产无缝弯头的成形工艺，在常用规格的弯头生产中已被热推法或其它成形工艺所替代，但在某些规格的弯头中因生产数量少、壁厚过厚或过薄。

产品有特殊要求时仍在使用。弯头的冲压成形采用与弯头外径相等的管坯，使用压力机在模具中直接压制成形。 在冲压前，管坯摆放在下模上，将内芯及端模装入管坯，上模向下运动开始压制，通过外模的约束和内模的支撑作用使弯头成形。 　与热推工艺相比，冲压成形的外观质量不如前者；冲压弯头在成形时外弧处于拉伸状态，没有其它部位多余的金属进行补偿，所以外弧处的壁厚约减薄10%左右。但由于适用于单件生产和低成本的特点，故冲压弯头工艺多用于小批量、厚壁弯头的制造。

冲压弯头分冷冲压和热冲压两种，通常根据材料性质和设备能力选择冷冲压或热冲压。

冷挤压弯头的成形过程是使用专用的弯头成形机，将管坯放入外模中，上下模合模后，在推杆的推动下，管坯沿内模和外模预留的间隙运动而完成成形过程。

采用内外模冷挤压工艺制造的弯头外形美观、壁厚均匀、尺寸偏差小，故对于不锈钢弯头特别是薄壁的不锈钢弯头成形多采用这一工艺制造。这种工艺所使用的内外模精度要求高；对管坯的壁厚偏差要求也比较苛刻。

除上述三种常用的成形工艺以外，无缝弯头成形还有采用将管坯挤压到外模后，再通过管坯内通球整形的成形工艺。但这种工艺相对复杂、操作麻烦，且成形质量不如前述工艺，故较少采用。
