液位变送器　　液位变送器^[3]的优点：

　　1.安装简单、使用方便，互换能力强。

　　2.适合容器内液体介质的液位、界面的测量。除现场指示，还可配远传变送器、报警开关、检测功能齐全。

　　3.指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度。

　　测量范围大，不受贮槽高度的限制。

　　指示机构与被测介质完全隔离，密封性好，可靠性高，使用安全。

　　结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。

　　高品质传感的灵敏度高，响应速度快，准确反映流动或静态液面的细微变化，测量准确度高。

　　具备本安防爆和隔离防爆能力，可应用于各种危险场所。

　　务有防阻塞型设计可实现对糊状介质液位的测量。

　　100%等分刻度、LED、LCD三种指示表头，现场读十分方便。

　　4—20mA DC二线制信号传送，抗干扰能力强，传输距离远。

　　精细独特的零点、满程、非线性补偿，保证仪表使用条件范围内的精度，长期稳定性好。

　　压力传感器直接感测液位压力，不受介质起泡、沉积的影响。

　　使用被测介质广泛，可测油、水及与316不锈钢兼容的糊状物，具有一定的防腐能力。

　　投入式、直杆式、法兰式、螺纹式、电感式、旋入式、浮球式结构设计，备有防阻塞型设计，安装简单，使用方便、互换能力强，高品质传感器的灵敏度高，响应速度快，准确反映流动或静态液面的细微变化，测量准确度高。

　　引进国外先进技术和设备生产的新型变送器，关键原材料，元器件和零部件均源自进口，整机经过严格组装和测试，该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。

　　投入式液位变送器采用高性能的扩散硅压阻式压力传感器作为测量元件，经过高可靠性的放大处理电路及精密温度补偿，将被测介质的表压或绝压转换为标准的电压或电流信号。本产品体积小巧，使用安装方便，直接投入水中到液面的液位高度。

　　特点：采用先进电路处理技术，性能稳定、高灵敏度；多种量程，最大可测200m(水柱压力)；采用316L不锈钢隔离膜片，适用于多种测量介质；配置灵活，根据需要可选择不同配置。

　　应用：工业现场液位测量与控制、城市供水及污水处理石油、化工、电厂、水文监测、水库、大坝、水电建设等领域的液位的测量与控制。

　　产品特点：具有反向极性和限流保护；激光调阻温度补偿，零点、量程可现场调节；范围宽抗腐蚀，适于多种介质；过载及抗干扰能力强，性能稳定。

　　结构材料：隔离膜片：316不锈钢波纹膜片 传感器外壳：1Gr18Ni9Ti不锈钢

　　电 缆：φ8聚氯乙烯六芯空心电缆（防腐型为聚四氟乙烯电缆） 中 继 箱：97×84×147环氧树脂喷涂 过程连接： 投入式：直角支架孔距50×50mm

　　孔径φ5mm。

　　直杆式：无螺纹或螺纹自选。

　　螺纹式：M27×2 M20×1.5或螺纹自选

　　法兰式：DN25或用户自选。

　　防腐式：直角支架孔距50×50mm,

　　孔径φ5mm六、

技术指标

　　UQZ-17LX型液位变送器工作原理是当被测介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。

　　 UQZ-17LX型（浮球）液位变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。 当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。压力变送器和绝对压力变送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空。

　　A/D转换器将解调器的电流转换成数字信号，其值被微处理器用来判定输入压力值。微处理器控制变送器的工作。另外，它进行传感器线性化。重置测量范围。工程单位换算、阻尼、开方，，传感器微调等运算，以及诊断和数字通信。

　　本微处理器中有16字节程序的RAM，并有三个16位计数器，其中之一执行A /D转换。

　　D/A转换器把微处理器来的并经校正过的数字信号微调数据，这些数据可用变送器软件修改。数据贮存在EEPROM内，即使断电也保存完整。

　　数字通信线路为变送器提供一个与外部设备(如205型智能通信器或采用HART协议的控制系统)的连接接口。此线路检测叠加在4-20mA信号的数字信号，并通过回路传送所需信息。通信的类型为移频键控FSK技术并依据BeII202标准。

　　投入式静压液位变送器是基于所测液体静压与该液体高度成正比的原理，采用扩散硅或陶瓷敏感元件的压阻效应，将静压转成电信号。经过温度补偿和线性校正。转换成4-20mADC标准电流信号输出。

　　投入式静压液位变送器的传感器部分可直接投入到液体中，变送器部分可用法兰或支架固定，安装使用极为方便

　　稳定性好，精度高

　　投入式液位变送器直接投入到被测介质中，安装使用相当方便。

　　固态结构，无可动部件，高可靠性，使用寿命长从水、油到粘度较大的糊状都可以进行高精度测量，不受被测介质起泡、沉积、电气特性的影响宽范围的温度补偿。投入式液位变送器具有电源反相极性保护及过载限流保护。

　　测量范围：0.3～100m（由用户自选）

　　精度：0.2、0.5、1.0级

　　工作温度：-20～80℃

　　输出信号：二线制4～20mADC

　　电源电压：标准24VDC（12～36VDC）

　　不灵敏区：≤±1.0%FS

　　负载能力：0-600Ω

　　相对温度：≤85%

　　防护等级：IP68

　　防爆标志：ExiaⅡCT4-6

　　硅压阻式液位变送器是在液位传感器的基础上把与液位深度成正比的液体静压力测量硅压阻式液位变送器出来，并经过放大电路转换成标准电流电压信号输出，建立起输出电信号与液位浓度的线性对比关系，实现对液体深度的测量。在结构上采用了防水导线与不锈钢外壳密封连接，通气管在电缆内与外界相通，内部结构防结露设计。具有良好的稳定性和可靠性，广泛应用于环保、水利、电厂、城市供排水、水文勘探等领域的水位的测量与控制。

　　防雷击液位变送器将OEM充油芯体封装在不锈钢壳体内，前端防护帽起防护传感器膜片的作用，也能使液体流防雷击液位变送器畅的接触到膜片，防水导线与外壳密封连接，通气管在电缆内与大气相通内部结构以防结露设计。并在内部电路上设计了三级防雷击模块，可以有效的防止感应雷电的破坏。

　　该产品能够直接扦入液体底部，测量由端部的传感器到液铠装液位变送器位表面的高度、安装方便、可靠性高，适用于开口容器或需要插入安装的液位测量。

　　液位变送器它可将各种物位参数的变化转换成标准电流信号，远传至操作控制室，供二次仪表或计算机进行集中显示、报警或自动控制。其良好的结构及安装方式，可适用于 高温、高压、 强腐蚀、易结晶、防堵塞、防冷结以及 固体粉状、粒状物料等特殊条件下的液位，料位或物位的连续检测，可广泛应用于各种工业过程中的检测控制。

　　特点：

　　结构简单：无任何可动或弹性元件，因此可靠性极高，维护量极少。

　　安装方便：内装式结构尤其显示出这一特点，无需任何专用工具。

　　调整方便：零位、量程两个电位器可在液位检测有效范围内任意进行零点迁移或量程的改变，两个调整互不影响。

　　用途广泛；适用于高温高压、强腐蚀等介质的液位测量。

　　主要技术指标

　　有效检测范围：0-0.2-20m

　　精 度：0.5级、1级、1.5级

　　承压范围：负压、常压、高压(32MPa以下)

　　工作温度：-50～240℃

　　环境温度：-20～75℃

　　适用介质：酸、碱、盐或对聚四氟乙烯无腐蚀的任意介质

　　输出信号：4-20mA、二线制

　　供电电源：负载电阻 0-750Ω DC24V

　　固定方式：螺纹安装M20×1.5、M27×2 法兰安装DN15、DN25、DN50、DN80。

　　现场显示：模拟显示0-100%、数字显示、现场深度

　　S 代号 名称 硅压阻式液位变送器

　　ABGLT02 扩散硅液位变送器

　　代号 设计序号

　　A1 扩散硅传感器

　　B1 陶瓷传感器

　　代号 现场显示

　　1 无

　　2 0－100％等分刻度

　　3 3 1/2位LCD

　　4 3 1/2位LED

　　代号 测量范围

　　1 0-1m

　　2 0-5m

　　3 0-10m

　　4 0-20m

　　5 0-35m

　　6 0-70m

　　7 0-100m

　　代号 精度

　　B 0.25%F.S

　　C 0.5%F.S

　　代号 测量探头形式

　　1 节流型

　　2 防阻塞型

　　代号 防爆方式

　　N 普通不防爆

　　I 本安防爆

　　E 隔离防爆

　　代号 结构方式

　　1 投入式

　　2 直杆式

　　3 螺纹式

　　4 法兰式

1、被测介质对变送器接头和敏感元件有腐蚀作用时;

2、需要将高温被测介质与变送器隔离时;

3、被测介质中有固体悬浮物或高粘度易堵塞变送器接头和压力容室时;

4、被测介质用引压管引出易固化或结晶时;

5、更换被测介质需要冲洗而不容交混时;

6、必须保持卫生条件，防止污染时。

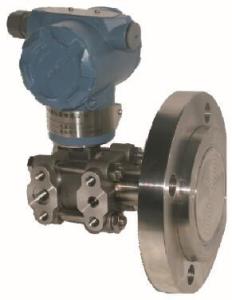

1151/3351LT法兰式液位变送器的安装法兰标准按ADSI，法兰有3〞、4〞规格，法兰等级为150LB(2.5MPa)、300LB。如用户采用GB9116-88S标准，则DN=80、100、PN=2MPa请注明。

●测量范围

差压：0-6.2-690KPa

静压：2.5MPa

●选型表

法兰式液位变送器(最大工作压力2.5MPa)

4

0-4～40KPa

5

0-40～250KPa

6

0-0.16～1.0MPa

代码

输出

E

非智能型（4-20mA输出）

S

智能式（HART协议）

代码

公称直径尺寸(mm)

插入筒长度(mm)

高压侧隔膜片材料

A0

80

平

316LSST

A2

80

50

316LSST

A4

80

100

316LSST

A6

80

150

316LSST

B0

100

平

316LSST

B2

100

50

316LSST

B4

100

100

316LSST

B6

100

150

316LSST

C0

80

平

哈氏C-276

C2

80

50

哈氏C-276

C4

80

100

哈氏C-276

C6

80

150

哈氏C-276

D0

100

平

哈氏C-276

D2

100

50

哈氏C-276

D4

100

100

哈氏C-276

D6

100

150

哈氏C-276

E0

80

平

钽

F0

100

平

钽

代码

安装法兰

A

3〞150lb

碳钢镀锌

B

4〞150lb

C

3〞300lb

D

?4〞300lb

代码

结 构 材 料

法兰和接头

排气/排液阀

隔离膜片

灌充液体

22

316不锈钢

316不锈钢

316不锈钢

硅油

23

316不锈钢

316不锈钢

哈氏合金C

24

316不锈钢

316不锈钢

蒙乃尔

25

316不锈钢

316不锈钢

钽

33

哈氏合金C

哈氏合金C

哈氏合金C

35

哈氏合金C

哈氏合金C

钽

代码

选项

M1

0-100%线性指示表

M2

LED数字显示表

M3

LCD显示表

C0

1/2-14NPT锥管内螺纹接头

C1

1/2-14NPT引压接头后部焊接引压管Ф14

C2

丁字形螺纹接头M20×1.5

d

隔爆型dⅡBT4

i

本安型iaⅡCT6
