                                                建立涂装生产线：首先要确定生产纲领、完成工艺设计、方案规划，然后才能进行非标设备的设计、制造和安装。因此工艺设计、方案规划是建立生产线的基础，正确、合理的路线对生产操作及产品质量将会产生决定性的影响。工艺设计的内容主要包括：工件表面涂层质量要求前处理方法，喷涂方式、工艺流程、涂料性能、喷涂环境、时间等。

　　通过涂装施工，使涂料在被涂物表面形成牢固的连续的涂层而发挥其装饰、保护及特殊功能等作用

　　1.1涂装要素

　　涂装工程的关键是：涂装工艺及设备、涂装材料、作业环境、和涂装管理。

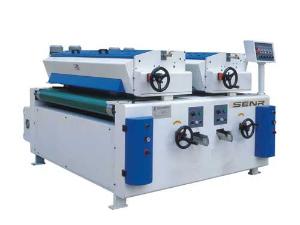

森人机械双棍涂布机　^[1]　被涂装材料的质量是获得优质涂层的基本条件。涂装工艺、设备、涂装环境是充分发挥涂装材料的性能，获得优质涂层，降低生产成本和提高经济效益的必要条件。涂装管理是确保所制定的工艺的实施，确保涂装质量的稳定、达到涂装目的和最佳经济效益的重要条件。

　　涂装主要设备分为涂装前表面预处理设备、涂漆设备、涂膜干燥和固化设备、机械化输送设备、无尘恒温恒湿供风设备等及其它附属设备。

　　★ 2.1涂装表面预处理设备

　　2．1.1预处理的目的：

　　去除被涂件所带的异物，如氧化皮、锈斑、油脂等，提供适合于涂装要求的良好基底，如磷化、氧化、钝化，以保证涂层具有良好的防腐性能和装饰性能。

　　2.1.2预处理设备主要分为物理式、化学式。

　　物理式：

　　①除去附着于钢板表面的杂质，用稀释剂除去油脂等污垢。

　　②如有硫酸盐或腐蚀性盐类，应以清水洗净，以压缩空气吹干。

　　③在钢板预处理流水线上，以抛丸或喷砂除锈方法将氧化皮、铁锈及其她杂质清除干净，然后用真空吸尘器或经净化的压缩空气将钢材表面清除干净。

　　化学式：

　　浸渍式、喷射式、浸喷结合式、喷－浸－喷相结合式。

　　主要由槽体、槽液加热系统、通风系统、槽液搅拌系统、磷化除渣系统、油水分离系统等组成。其中，磷化除渣和油水分离装置是关键系统，磷化除渣有沉降法、旋液分离法、斜板沉淀法、袋式过滤法、板框压滤机等常用方法。

　　油水分离主要有：吸附法、超滤法、热油分离法和离心法等。

　　★ 2.2 涂漆设备

　　2.2.1 涂漆的方法

　　涂漆的方法很多，有刷漆，浸漆、空气喷涂、高压无空气喷涂、静电喷涂、电泳涂漆、淋漆、 滚涂法等。

　　2.2.2 涂漆的环境

　　理想的涂漆环境应满足良好的采光，适当的温度、湿度和洁净度的空气，良好的通风以及防火防爆要求。

　　2.2.3 喷漆设备

　　喷漆设备的作用是将过喷的漆雾限制在一定的区域内并经过过滤处理，使操作者得到符合卫生条件、安全规范的工作环境。此外，还应提供具有一定温度、湿度、洁净度的施工条件。

　　2.2.3.1 常见喷漆室分类

　　1) 干式喷漆室：适用于小批量工件的喷漆；

　　2) 喷淋式喷漆室：适用于小型工件的喷漆；

　　3) 水幕喷漆室：适用于中等工件的喷漆；

　　4) 水旋式喷漆室：适用于装饰性要求较高的大型工件的喷漆。

　　2.2.3.2 喷漆室主要结构

　　1) 室体：作用是将过喷漆雾限制在一定的范围内。

　　2) 漆雾过滤装置：分干式和湿式两种。

　　干式：通过折流板或过滤纸将漆雾过滤下来。

　　湿式：通过气水混合作用，将漆雾颗粒从空气中分离出来。

　　3) 供水系统：保证湿式喷漆室所需的水量正常循环。

　　4) 通风系统：由送风、排风组成，向设备提供具有一定的温度、湿度和洁净度的空气，保证室内空气呈层流状态。

　　5) 照明装置：保证设备有良好的光照度。

　　2.2.4 浸漆设备

　　将工件浸没于漆液内，利用漆液的粘附性使工件表面粘附一层涂料。

　　2.2.5 静电喷涂设备

　　静电喷漆：依据静电场对电荷的作用原理而实现的。一般包括静电喷漆室、高压静电发生器、静电喷枪装置、供漆装置、安全装置等组成。

　　2.2.6 电泳涂漆设备

　　电泳涂漆：在外加电场的作用下，将分散在水中的电离的涂料颗粒，通过电泳动涂覆在工作表面而形成保护性的涂层。

　　2.2.7 粉末静电喷涂设备

　　粉末涂覆具有经济性好，无环境污染、效率高、一次喷涂可使涂层厚度达到50 μ m 以上。

　　粉末静电喷涂设备主要包括喷粉室、高压静电发生器、静电喷粉枪、供粉器、粉末回收装置等组成。

　　★ 2.3 烘干设备

　　2.3.1 烘干设备主要分类及组成

　　烘干设备有各种类型分类，通常可按生产组织方式、室体形状、使用能源、传热方式、空气在室内的循环方式等分类按加热方式分为：

　　对流烘干、辐射烘干、对流＋辐射烘干；

　　按结构形式分为： 直通式、桥式、半桥式、死端式、双层式、П字型等。

　　主要组成：

　　1) 室体：使循环的热空气不外溢，使室内的温度保持在一定范围内；

　　2) 加热系统：有辐射加热和对流加热，保证室内空气温度控制在工艺要求范围内；

　　3）风管：引导热空气在烘干室内循环，将热量传给工件

　　4）空气过滤器：过滤空气中的灰尘

　　5）空气加热器；加热室内循环空气

　　6）风机：强迫烘干室内热空气循环

　　7) 风幕系统：防止热空气外溢，提高热效率；

　　8) 温度控制系统：保证室内各段温度达到工艺要求的装置。

　　2.4 机械化输送设备

　　机械化输送设备主要分为空中输送和地面输送两大类。

　　空中输送有：普通悬挂输送机、双链式悬挂输送机、轻型悬挂输送机、积放式悬挂输送机、自行葫芦输送等。

　　地面输送有：反向积放式输送机、滑橇输送、坦克链式输送机、普通地面输送机等。

　　机械化设备的作用是在整个涂装生产线中起着组织协调作用。

　　1) 烘干类设备主要测试炉温的均匀性，通常控制在± 5 ℃，采用随炉测温仪一次最多可测试6个位置。

　　2) 喷漆类设备主要测试照度、温度、湿度和平均风速：对于要求较高的喷漆类设备其照度要求在 800 ～ 1000Lx ，温度要求在 23 ± 2 ℃，相对湿度 55± 5 ％，平均风速 0.45 ～ 0.55m/s 。

　　3) 所有设备在操作区噪声≤ 85db 。

         涂装时所有的一般有机溶剂的蒸汽浓度在爆炸限界时，能着火溶剂蒸汽的最小着火能量约为0.2mJ（2/10000J）。而人体的静电容量则为

100pF左右。所以若人体成为2kV左右的电位，则具有0.2mJ的能量。若作业员未接地时，形成危险状态，由此可知，在静电界内保持人体未

形成绝缘状态很重要。依接地方式的安全对策有：1、作业员须穿通电性鞋子（皮底鞋则有通电性）。充分清扫鞋底。涂装间内的导电性物

体须确实予以接地。洗净用溶剂槽为固定式并确实予以接地。使用静电手提喷漆枪的作业员，必须以赤手操作喷漆枪。吊挂被涂物的吊架充

分清扫，常保持被涂物为接地电位。（注意吊架的接点）涂装间内地面须经常保持为导电状态。2、使用及操作上只让发生形成火灾灾种的

物件放电。被认为有带电的涂装机或涂料槽等，充分换气后实施接地，并使残留电荷逃逸后使用。下述为使用及操作的要点：涂装终了时高

电压必须关闭，洗净操作前确认有关高电压。在使用导电性涂料，并涂料供给系统从接地予以绝缘时，实施涂料补给于涂料槽，则首先实施

涂料槽接地。若使用溶剂洗净绝缘材料的部分时，在确认溶剂干燥后施加高电压。定期清扫涂装机的涂料尘污染。不得使用如会滞留溶剂蒸

汽的涂装机污染以防止被覆。确实转紧高电压电缆或涂料皮管的松弛或脱落。

    科学技术不断地向前发展，新技术、新材料、新工艺不断涌现。电子技术、数控技术、激光技术、微波技术以及高压静电技术的发展，给涂装设备自动化、柔性化、智能化和集成化带来了新的活力，使机床的品种不断增加，技术水平不断提高。综合起来其发展趋势有以下几个方面：

　　（1）提高涂料的综合利用率减少浪费，使涂装工艺更环保更绿色。

　　（2）数控化自动化、操作简便效率成倍提高。

　　（3）流水作业化模式不断推广

　　（4）应用高新技术。

　　（5）发展柔性化，集成化涂装生产系统。

　　（6）安全无公害涂装生产系统。^[2]

机械化输送设备主要分为空中输送和地面输送两大类。

空中输送有：普通悬挂输送机、双链式悬挂输送机、轻型悬挂输送机、积放式悬挂输送机、自行葫芦输送等。

地面输送有：反向积放式输送机、滑橇输送、坦克链式输送机、普通地面输送机等。

机械化设备的作用是在整个涂装生产线中起着组织协调连接各类设备达到稳定运作的作用。

3、 涂装设备主要测试要求

1) 烘干类设备主要测试炉温的均匀性，通常控制在± 5 ℃，采用随炉测温仪一次最多可测试6个位置。

2) 喷漆类设备主要测试照度、温度、湿度和平均风速：对于要求较高的喷漆类设备其照度要求在 800 ～ 1000Lx ，温度要求在 23 ± 2 ℃，相对湿度 55± 5 %，平均风速 0.45 ～ 0.55m/s 。

3) 所有设备在操作区噪声≤ 85db 。

涂装设备工艺布局图设计的好坏，对涂装生产线的使用至关重要。如果涂装设备工艺布局不当，即使各项单台设备制作得再好，整条涂装生产线也不好使用。

现将涂装设备工艺布局常见的典型错误列举如下：

1、产量达不到设计纲领：有的设计不考虑涂装设备吊挂方式，

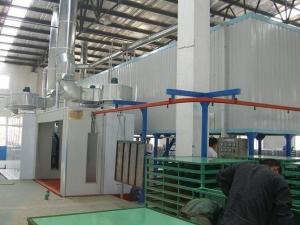

  涂装设备

不考虑吊挂间距，不考虑上下坡、水平转弯干涉，生产时间不考虑废品率、涂装设备利用率、产品高峰生产能力。导致产量达不到设计纲领。

2、涂装设备工艺时间不够：有的设计为了降低造价，通过减少工艺时间来达到目的。常见的如：涂装生产线前处理过渡段时间不够，造成串液；固化时未考虑升温时间，造成固化不良；喷漆流平时间不够，造成漆膜流平不够；固化后冷却不够，喷漆（或下件）时工件过热。

3、输送设备设计不当：工件的输送方式有多种，设计不当，对生产能力、工艺操作、上下件都会产生不良后果。常见的有悬挂链输送，其负载能力、牵引能力都需要计算和干涉绘图。链条的速度对设备的配套也要有相应的要求。涂装设备对链条的平稳性、同步性也有要求。

4、涂装设备选型不当：由于产品的要求不同，设备选型也有所不同，而各种涂装设备有其优点，也有其缺点。而设计时不能向用户说明，制造后发现很不满意。例如，喷粉烘道用风幕隔热、洁净度要求的工件未安装净化设备等。这类错误是涂装设备工艺布局最常见的错误。

高洁净有机涂装设备具板型平整，表观质量要求高，涂膜光洁细腻，色彩柔和的特点；且漆膜附着力强，具有良好的弯曲加工机能，在各种复杂加工前提下，涂层不开裂、不剥离；具有一定抗污染能力、易清洗及耐擦洗特性，较多应用于洁净室等的墙体。高洁净有机涂层板属于功能型有机涂层板产品的一种。

随着我国经济不断发展，特别是近几年来电子、生物、医药等高新技术工业的快速增长，涂装设备洁净室被广泛应用于各行业。有机涂层板作为洁净室的主体结构，也得到广泛应用。

电子厂房、病院、食物加工车间的洁净等级从低到高依次分为万级、千级、百级。 常说的100级洁净等级是指在1立方英尺的空间内，大于即是0.5微米的粒子必需未几于100个，10级就是1立方英尺的空间，0.5微米的粒子必需未几于10个，1000级则不能多于1000个。

使得涂装各种设备利用率达到比较高的水准，就需建立合理的涂装生产线：首先要确定生产纲领、完成工艺设计、方案规划，然后才能进行非标设备的设计、制造和安装。因此工艺设计、方案规划是建立生产线的基础，正确、合理的路线对生产操作及产品质量将会产生决定性的影响。工艺设计的内容主要包括：工件表面涂层质量要求前处理方法，喷涂方式、工艺流程、涂料性能、喷涂环境、时间等。

智研数据研究中心调查表示：涂装设备制造厂商要以诚信为本，不使用伪劣元器件，不以低价投标或报价，不在制造过程中或调试时化整为零提出补费或调价，避免或减少纠纷。加强内部管理，提高成本管理、质量管理、营销管理水平，厉行节约，降低成本。

　　一是要开发涂装设备行业新产品、新市场，扩大内需、培育新的增长点，增强自主创新能力和产业竞争力。保增长的关键是市场，而市场是需要开发的。

　　二是产业结构优化升级和优胜劣汰，坚决防止高耗能、高污染、低水平产业的重复建设。开展行业调查，掌握准确的市场情况；建议设定准入制度，并进行方案、条件、准入门槛等前期工作的组织制定工作。

　　涂装设备制造厂商要以诚信为本，不使用伪劣元器件，不以低价投标或报价，不在制造过程中或调试时化整为零提出补费或调价，避免或减少纠纷。加强内部管理，提高成本管理、质量管理、营销管理水平，厉行节约，降低成本。

　　设备设计要结合清洁生产要求，考虑涂装工艺的合理性，向用户推荐或建议选用节能型涂料。结构要先进，选用的材料规格要可用性强、通用性广，减少设备占地面积，缩短生产线长度，节约料耗，节约能源。

　　涂装分会要开展和扩大JB／T10394《涂装设备通用技术条件》的宣贯工作，同时希望涂装设备制造厂商也能够向订货方介绍宣传该技术条件，能以不低于该标准的水平设计、制造、验收产品以保证质量，朝着公平竞争方向努力。

　　加强涂装设备生产商行业联系，增强行业间凝聚力。要改变当前设备制造企业数量过多，尤其是规模偏小、水平较低企业数量较多的状况，以适应全球化激烈竞争形势。培育行业集团性企业，开发新技术、新工艺、新产品，制造出符合清洁生产要求的设备小巨人，提高行业市场竞争力，走向国际市场。

一、 涂装线

1.1涂装各送风、排风管路每天应检查其密封性，不得漏水、漏气。

1.2室体顶部过滤棉需定期检查，及时清除积尘或予以更换。每3月清理一次，一年更换一次。

1.3循环水池中定期添加漆雾凝聚剂，过滤器、水槽、格栅应经常清理（每星期）。漆雾凝聚剂每 两月投放一次。

1.4风机皮带每半年更换一次(也可视生产情况而定)。

1.5打磨清理室内过滤袋每两周需清理一次(也可视生产情况而定)。

1.6涂装风机电机润滑方式中采用（黄油）油杯的每月转一圈（油杯内要及时加油），加机油润滑 的每三个月加油一次，打黄油润滑的每两个月加油一次。

二、积放链

2.1积放链导轨滚轮加黄油润滑每半年加一次（可分批进行）。

2.2积放链小车鸭嘴头加黄油润滑每半年加一次。

2.3积放链链条喷雾润滑每星期喷雾润滑一次，时间不得低于四小时。（油箱内需及时补充机油）

2.4积放链张紧驱动装置上各固定螺栓每月检查一次

2.5积放链各链轮连接固定螺栓应每天观察其运行状况。

三、地面链

3.1地面链驱动站驱动链轮每月加润滑油一次，传动链条每两个月加机油一次。

3.2地面链盖板每星期检查一次，如盖板变形需及时校平。

3.3地面链小车固定销每天检查，每辆小车在装配重上线时先检查固定销是否处在链条驱动位置。

影响涂装涂膜质量的三个基本要数是：涂装材料、涂装工艺和涂装管理[1]

　　1、涂装材料。获得优质涂膜的基本条件是选用静电喷枪涂装前处理剂和涂料的质量及其作业配套性。选用涂料时，一般从涂料的作业性能、涂膜性能、经济效果等方面综合考虑。一般采用吸取他人经验，或通过试验确定等方法。

　　2、涂装工艺。获得优质涂膜的必要条件是充分发挥涂装材料性能的涂装工艺。涂装工艺包括涂装技术的合理性和先进性;涂装设备和涂装工具的先进性;涂装设备和涂装工具的先进性和可靠性;涂装环境条件以及涂装操作人员的技能、素质等。

　　3、涂装管理。涂装管理是确保涂装工艺的实施，达到涂装目的和涂膜质量的重要条件。涂装管理包括工艺管理、设备管理、工艺纪律管理、现场环境管理、人员管理等。涂装管理是现代涂装过程中必不可少的环节
