气动三通法兰球阀
发布时间：2024-07-24 04:15
1概述

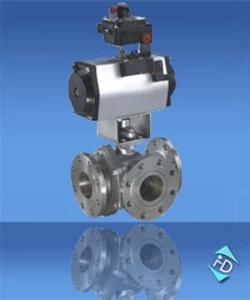

气动三通法兰球阀图片
2特点及用途
1、气动三通法兰球阀在结构上采用一体化结构，4面阀座的密封型式，法兰连接少，可靠性高，设计实现了轻量化。
2、气动三通球芯分T型和L型，使用寿命长，流通能力大，阻力小。
3、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。
3技术参数
4阀体
| 阀体形式 | 三通铸造球型阀 |
| 公称通径 | DN15～200mm |
| 公称压力 | 国标PN1.6、2.5、4.0、6.4 MPa；美标ANSI 150、300LB ；日标JIS 10、20、30K |
| 法兰标准 | JIS、ANSI、GB、JB、HG等 |
| 连接形式 | 法兰式、螺纹式(适用于1/2"～2") |
| 阀盖形式 | 整体式 |
| 压盖型式 | 压板压紧式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 |
5阀内件
| 阀芯形式 | O型球体阀芯 |
| 流量特性 | 快开特性 |
6执行机构
| 执行器型号 | GT、SR、ST、AT、AW系列单双作用气动执行器 |
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -20～+90℃ |
| 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
7控制方式
气动三通法兰球阀分L型和T型，介质流通方向见下图。L型气动三通法兰球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型气动三通法兰球阀适用于介质的分流、合流或流向 切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，气动三通法兰球阀一般采用两个阀座结构，亦可采用四阀座结构。
8性能指标
| 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 允许压差(MPa) | ≤ 公称压力 | |||||||||||||
| 动作范围 | 0～90° | |||||||||||||
| 泄露量Q | 软密封为零泄露；金属密封符合ANSI B16.104 IV级标准 | |||||||||||||
| 基本误差 | 带定位器：小于全行程的±2% | |||||||||||||
| 回差 | 带定位器：小于全行程的2% | |||||||||||||
9零件材料
| 1 | 左阀体 | WCB、CF8、CF8M、CF3M |
| 2 | 右阀体 | WCB、CF8、CF8M、CF3M |
| 3 | 阀座 | PEFE、PPL、304、316 |
| 4 | 球体 | 2Cr13、304、316 |
| 5 | 阀杆 | 2Cr13、304、316 |
| 6 | 密封填料 | PTFE/柔性石墨 |
| 7 | 填料压盖 | WCB、CF8、CF8M、CF3M |
