梭动阀

发布时间：2024-07-22 22:30

1基本内容

工作流程

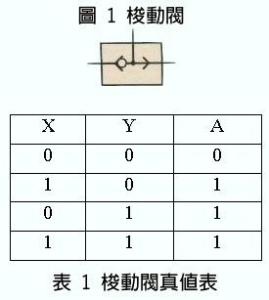

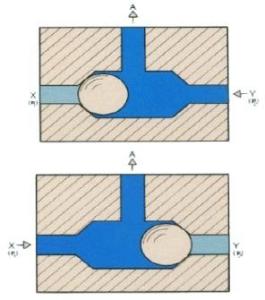

梭动阀具有 "OR " 逻辑机能，即只要 X 口或 Y 口有输入时，A 口即有讯号输出。参考图 1 可得其真值表如表1。

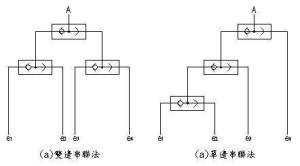

梭动阀在气压控制系统中可当讯号处理组件，常用于数个输入讯号需连接至同一个出口之处使用，如图 2 所示，所需梭动阀数目为输入讯号数目减 1 。

图 3 为梭动阀应用回路，可在两个不同位置控制气压缸 1.0 活塞前进，碰到阀瓣 1.3 即自动回行。

图二

图三
