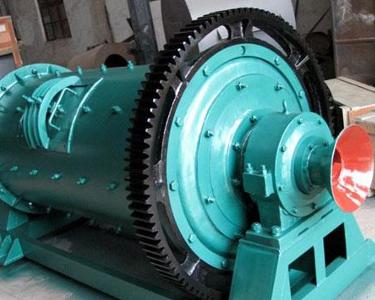

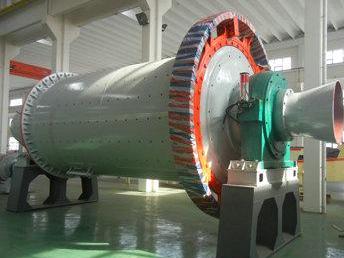

      格子球磨机的构造如下图所示。除排矿端安装有排矿格子板外，其他都和溢流型球磨机相似。格子型球磨机的排矿端盖及格子板构造如下图所示。

      在排矿端的带有中空轴颈的端盖内，装有轴承内套和排矿格子。排矿格子由中心衬板、格子衬板和簸箕形衬板等组成。在端盖的内壁上铸有八根放射状的筋条，将端盖分成八个扇形室，在每个扇形室内安装簸箕形衬板，并用螺钉固定在端盖上，然后将格子板安装在由簸箕衬板所形成的每个扇形室上。格子衬板有两种结构形式：一种是由两块合成一组，由楔铁压紧，楔铁则用螺钉穿过筋条固紧在端盖上，中心部分用中心衬板止口托住，以免它们倾斜和脱落；另一种是把两块合成一块，直接用螺钉固定。中心衬板是星形的，它由两块组成，用螺钉固定在筋条上。

     格子衬板上的孔是倾斜排列的，孔的宽度向排矿端逐渐扩大，可以防止矿浆倒流和粗粒堵塞。矿浆在排矿端下部通过格子衬板上的孔隙流入扇形室，然后随筒体转到上部并沿孔道排出。中空轴颈内镶有耐磨内套，且一端制成喇叭形叶片，以便于引导矿浆顺叶片流出磨机。由于这种磨矿机矿浆是通过格子板排矿装置排出，因此称为格子型球磨机。

   1、该球磨机传动采用滚动轴承代替滑动轴承，摩擦力大大降低，起动容易、节能显著；

   2、它的出料端采取了锥体设计，这样既增加了容积，又迫使锥体端的钢球分级，愈接近出口，钢球直径愈小，增加了反复研磨的作用,便物料的精细程度进一步提高；

   3、它采用沟槽式环型衬板，增加了球矿接触表面，加强了研磨作用，且对矿石有提升能力，降低了功率；

格子球磨机   4、它采用整体机架，便于土建施工和设备安装。

格子球磨机    格子球磨机的磨碎产物是由排矿格子板排出，具有强迫排矿作用，排矿速度快，排矿端的矿浆面水平低于排矿轴颈的最低母线水平故称为水平排矿；磨机内从给料端 到排料端矿浆面有高差，矿浆通过磨机的速度加快，使已磨细的矿粒能及时排出。因此，密度较大的矿物不致在球磨机内集中，“过粉碎”比溢流型球磨机小，磨矿速度加快。同时，由于格子型球磨机内储存的矿浆较少，且有格子板阻拦，因此，可多装球，便于装小球。当钢球落下时，受矿浆阻力使打击效果减弱的作用也 较 轻，这些原因使它的生产率和效率比溢流型球磨机高。格子型球磨机传动轴成采用双列向心球面棍子轴承，周边齿轮采用大模数合金铸钢斜齿轮，因而传动平稳，噪声小，寿命长。

  1、该设备应安装在水平的混凝土基础上，用地脚螺栓固定。

  2、安装时应注意主机体与水平的垂直。

  3、安装后检查各部位螺栓有无松动及主机仓门是否紧固，如有请进行紧固。

  4、按设备的动力配置电源线和控制开关。

  5、检查完毕，进行空负荷试车，试车正常即可进行生产。

  1、轴承    破碎机的轴承担负机器的全部负荷，所以良好的润滑对轴承寿命有很大的关系，它直接影响到机器的使用寿命和运转率，因而要求注入的润滑油必须清洁，密封必须良好，本机器的主要注油处（1）转动轴承（2）轧辊轴承（3）所有齿轮（4）活动轴承、滑动平面．

  2、新安装的轮箍容易发生松动必须经常进行检查．

  3、注意机器各部位的工作是否正常．

  4、注意检查易磨损件的磨损程度，随时注意更换被磨损的零件．

  5、放活动装置的底架平面，应出去灰尘等物以免机器遇到不能破碎的物料时活动轴承不能在底架上移动，以致发生严重事故．

  6、轴承油温升高，应立即停车检查原因加以消除．

  7、转动齿轮在运转时若有冲击声应立即停车检查，并消除

 1、购买之前，不要只选择一个格子球磨机生产厂家，而是要确定2-5个您认为的比较有实力的厂家。然后，上网查询一下这几家的关于格子球磨机的网站，看其网站布局是否清晰，试想一个有实力的企业在21世纪怎么会不注重自己的品牌宣传呢？

 2、通过第一个环节我们可以淘汰出2个实力差的厂家。接着看剩下3个厂家的网站，这个时候就要看机械设备厂家的生产能力、发货现场、客户现场、售后服务等，以确保所查看的竖式预热器生产厂家是否具有生产实力。

 3、前两步为我们节省了好多不必要的时间和成本的浪费。

 4、当您确定好你的最终选择之后，请与厂家联系，让他们提供离你自己比较近的使用他们公司格子球磨机的客户现场的图文资料。

 5、比较关键的一步，去您选定的格子球磨机生产厂家实地参观考察，全面了解其产品的质量，价格，厂家实力等要素，以更好的辅助你的决策，我们将随时欢迎您的到来。

 6、签订购买合同和服务条款的时候，一定要注意方方面面的问题，防止合同上的文字游戏，从而给您造成不比要的损失。
