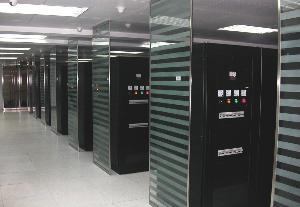

机房供配电系统是机房安全运行动力保证，机房往往采用机房专用配电柜来规范机房供配电系统，保证机房供配电系统的安全、合理。

精密配电柜是一款针对数据中心机房能源末端，综合采集所有能源数据的智能配电柜。为终端能源监测系统提供高精度测量数据，通过显示单元，实时反映电能质量数据。并通过数字通讯上载至后台环境控制系统。以达到对整个配电系统的实时监控和运行质量的有效管理。帮助用户优化网络数据中心，加强能耗管理，提高服务器机架运行效率，实现全方位绿色IDC提供可靠保障。其主要用于电信、金融、政府及IT等IDC数据中心或工业企业等重要客户，为网络服务器等重要设备提供电力分配，配电回路保护，计量，管理于计算机接地等服务，用于供电可靠性要求高不间断供电领域。目前较好的机房配电柜可选用易事特、梅兰日兰配电柜。

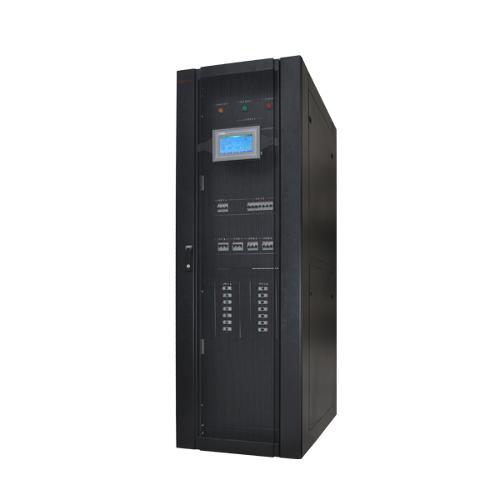

易事特智能配电柜易事特机房智能配电柜是针对现代数据中心机房配电系统要求研发制造的产品。精密配电系统集电源输入、输出、电能质量检测的一体化配电设计；标准网络机柜结构，整体外观一致，配置智能触摸屏，更直观的显示电能质量检测数据，同时提升配电系统档次；配电柜内主要元器件使用国际知名品牌产品，确保产品质量稳定可靠；整个系统采用框架式结构设计，可根据客户机房的实际需要，量身定做整个系统，提供高可靠、高灵活、个性化的完整配电解决方案。

1.外观采用服务器机柜款式设计，大屏幕彩色中文触摸屏，使用户更直观的检测与管理电能质量数据

2.实时显示母线三相电压，三相电流、频率、总功、有功功率、功率因素、电量、谐波百分比等电气参量

3.实时显示支路电流，开关状态、负载百分比参数

4.采用高性能微处理器的测控装置，实现智能化的监控及信息管理平台

5.7.0动态彩色触摸操控屏，友好的人际界面，操作简单、直观

6.监控装置实现多级权限管理、有效防止误操作

7.采用分撒控制集中管理的集散控制模式，形成网络集成式全分布控制系统，以满足系统运行的实时、快速及可靠性要求

8.采用RS485接口，采用MODBUS通信协议

9.具有完善的故障告警和事件自诊断、分析功能，并可保存1000条历史记录信息

10.硬件便于扩展，可实时监测多大320个状态信息

11.提供多路常开无源触点输出，可作为分类报警使用

12.监控装置具有断电自恢复功能，所有信息在断电时自动保存

13.丰富的告警功能，主路包括过压、欠压、缺相、掉电、过流、电压/电流超高/超低阈值、冲击过流、频率异常。支路包括过流超高/超低阈值、冲击过流、开关状态

14.可提供双电源自动或手动切换

15.所有关键元器件采用国际知名品牌

16.简洁的母排系统，为配电设备提供安全的方案；

17.支路采用终端母排配电系统，具有

     a.独特的热插拔功能实现快速更换

     b.可调相位断路器和模块化设计，体积小巧灵活

     c、模块化设计

第一，传统配电柜使用指针式仪表或者数显式仪表，只能有限的监测配电柜参数，满足基本的需要，精密配电柜采用高集成度，高可靠性的计算机主板，全面的监测系统的各项运行参数，并通过HMI综合显示，降低了对配电柜的空间占有，提高了配电柜的容积率。

第二，传统的配电柜只具备配电管理的功能，将电源分配到负载机柜上；而精密配电柜，除了配电管理外，还具有运行管理与安全管理的功能，有效的提高了整个配电系统的可靠性，降低了风险。

第三，传统配电柜支持的回路少，整体占地面积大；精密配电柜采用高精度高集成的模块，提高了柜体的容积，支持较多的回路，减少了占地面积。

相关技术参数：
