1工作原理
木屑烘干机木屑进入木屑烘干机内由喷吹管与回转筒体共同作用，物料在筒内沸腾流化，热风与物料充分触，完成干燥。科恒木屑烘干机采用新型组合式扬料装置，多层套筒结构，使物料无风洞现象，让木屑能够充分换热，脱水；大大提高热利用率，也提高了产量。
2设备特点
1、干燥强度大，由于物料在气流中高度分散，颗粒的全部表面积极为干燥的有效面积；
2、该木屑烘干机干燥效率高、节能效率明显；
3、该木屑烘干炉（木屑烘干机）采用滚筒导热管结构，利于节省占地面积；
4、处理量大，热效率高，当干燥非结合水时，热效率可达百分之六十左右。
3木屑烘干机性能优点
木屑烘干机1、自动控制，可以确保烘干出的木屑水分均匀稳定。
2、自动去石、除铁，可以确保所烘木屑的杂质不进入后道工序。
3、设备所需投资是国外进口产品的1/6。
4、筒体自我保温热效率高达70%以上（传统单筒烘干机热效率仅为35%），提高热效率50%以上。
5、采用尾部传动，传动更平稳、可靠；彻底改变托轮转动经常打滑影响生产现象。
6、比单筒烘干机减少占地50%左右，土建投资降低50%左右，电耗降低60%。
7、多种周向扬料组合分布，有效调控烘干时间。烘干效果好。
8、可根据用户要求轻松调控所要的终水份指标。
9、采用变频调速控制物料流量，可根据用户需要轻松调控所要的终水分指标。
10、出气温度低，除尘设备使用时间长，可连续生产进行下道工序。
11、配套新型节能热风炉，高效节能、热工可控、操作简单，煤耗下降高达60%左右。
12、干燥时间短，干燥强度大，由于物料在气流中高度分散，颗粒的全部表面积极为干燥的有效面积。
13、气流干燥器结构简单，占地面积小，易于建造和维修。
4安装试车
一、安装准备工作：
木屑干燥机安装前，应对其零部件及其辅佐件一律进行清理工作，在安装的时候严格按照装配图和基础图的要求规范施工[1]。
二、安装顺序：
1、划基础线：在基础标板上正确的作出十字线、标高线，中心标板埋设要达到使用方便，准确并考虑机座安装后不被遮盖。
2、安装底座与拖轮：铲平垫铁位置，划出底座，拖轮的中心线，按照图纸要求，找准底座与拖轮的安装位置，调平放正，先把基础孔灌浆，混凝土达到一定强度时，拧紧地脚螺栓，复查合格后，再安装筒体。
3、安装筒体及滚圈：先将滚圈装在筒体上，固定时所需要的凹状接头要一正一反交错配置，并调整垫铁的厚度，使滚圈与凹状接头的接触保持相应的间隙，切勿一致，并点焊凹状接头螺栓头部与筒体内。
4、安装大齿轮：安装前检查对接面接口不得有碰撞痕迹，把大齿轮与筒体接触表面清擦干净，然后将两半齿轮小心的对好并拧紧接口螺栓，便将大齿轮装在筒体上。转动筒体，检查大齿轮的径向跳动和侧向摆动，直至校调合格 。
5、安装小齿轮、减速机、电机：根据已装好的大齿轮，调整好大、小齿轮的啮合参数并达到设备规定要求，固定小齿轮，减速机电机的位置。
6、安装齿轮罩，使其与齿轮的边缘距离匀称。
三、安装收尾：
上述工作全部做好后，进行二次灌浆，对灌浆的要求应按土建设计的有关规定进行。与灌浆有关的安装复查，调试工作同步进行，以确保干燥机的安装质量。

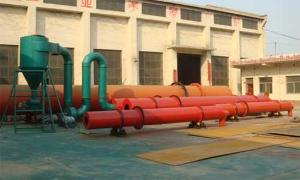

木屑烘干机
5使用技巧
1.在木屑烘干机开机使用前，应先检查电源的接合，转筒的固定位置是否正确，接上电源，打开上盖，接通电机开关，让转筒空转运行，转向应与壳体内标指箭头示向相同，接通电热丝经过5分钟工作，仍未有热风排出，应停机检查电热丝排风口是否堵塞[2]。
2.干燥工作应放下盖子，装卸工件要停机，注意工件要均匀分布在转筒内，否则会离心力不平行，使脱水机会猛烈摇动。转筒装工件不能超载，也不要过满，若干燥工件细小密度大，或易储存液体，先离心干燥1-2分钟，取出转微，将工件翻动位置，在进行加热离心干燥，以达到满意的效果。
3.要使转筒停转，先将电机关停，再用脚踩刹车板，但切记不能不关电机进行刹车。烘干机可不加热进行单独离心干燥，但不能关停电机单独加热进行干燥。
6日常维护
1、轴承担负机器的全部负荷，所以良好的润滑对轴承寿命有很大的关系，它直接影响到机器的使用寿命和运转率，因而要求注入的润滑油必须清洁，密封必须良好，本机器的主要注油处（1）转动轴承（2）轧辊轴承（3）所有齿轮（4）活动轴承、滑动平面.
2、新安装的轮箍容易发生松动必须经常进行检查．
3、注意机器各部位的工作是否正常．
4、注意检查易磨损件的磨损程度，随时注意更换被磨损的零件．
5、放活动装置的底架平面，应出去灰尘等物以免机器遇到不能破碎的物料时活动轴承不能在底架上移动，以致发生严重事故．
6、轴承油温升高，应立即停车检查原因加以消除。
7、转动齿轮在运转时若有冲击声应立即停车检查，并消除。
7木屑烘干机的技术参数
| 产品规格 | 生产能力 (t/h) |
功率 (kw) |
筒体转速 (r/min) |
减速机 型号 |
重量 (t) |
| Φ0,6×,8,m | 1,5-2,8 | 4 | 8 | JZQ,250-16-Ⅰ | 5.1 |
| Φ0,8×,10,m | 3.0 | 4 | 7.5 | JZQ,350-16-Ⅰ | 6.9 |
| Φ10×,10,m | 3,3-4,9 | 5.5 | 5.8 | JZQ,400-16-Ⅰ | 7.5 |
| Φ1,2×,10,m | 4-6 | 7.5 | 4.8 | ZL,50-16-Ⅰ | 13.5 |
| Φ1,5×,12,m | 4-6 | 10 | 4.8 | JZQ,500-Ⅲ-2F | 18.9 |
| Φ1,5×,15,m | 7-12 | 18.5 | 4.8 | ZQ,500-Ⅲ-2F | 21 |
| Φ1,8×,12,m | 7-12 | 18.5 | 4.1 | JZQ,50-16,Ⅱ-2 | 22.83 |
| Φ2,2×,12,m | 12 | 18.5 | 3.2 | JZQ,650-,Ⅲ | 37.6 |
| Φ2,2×,14,m | 12 | 22 | 3.2 | JZQ,650-,Ⅲ | 40 |
| Φ2,2×,16,m | 10-13 | 30 | 3.2 | JZQ,750-,Ⅲ | 45 |
| Φ2,4×,14,m | 10-14 | 30 | 3 | JZQ,750-,Ⅲ | 51 |
| Φ2,4×,18,m | 25 | 37 | 3 | ZL,85-13-,Ⅰ | 54 |
| Φ2,4×,20,m | 32-36 | 37 | 3 | ZL,85-13-Ⅰ | 54.14 |
| Φ3×,20,m | 40-50 | 55 | 2.59 | ZL,100-16-Ⅰ | 78 |
| Φ3×,25,m | 45-58 | 75 | 2.59 | ZL,100-16-I | 104.9 |
8选购注意事项
1、木屑烘干机选型很重要：深入了解被烘干物料的水分含量及每小时需要到达的产量，从而选择适合的木屑烘干机型号。
2、从木屑烘干机价位上看质量： 一些中小型企业生产出质量不合格的木屑烘干机，通过低价来诱惑消费者。所以在选购木屑烘干机时要理性对待，尽可能选择有实力的厂家生产的设备。
3、从木屑烘干机设计看烘干效率：万泰节能型多层套筒式木屑转筒烘干机是引进当今德国先进技术，由多个不同直径的同心圆筒按照一定的数学关系和结构形式，彼此相嵌组合而成的。 节能型多层套筒式木屑转筒烘干机能充分利用余热，减少散热损失，提高烘干效率。
4、从烘干工艺看厂家实力：万泰节能型多层套筒式木屑转筒烘干机的干燥工艺先进，充分利用余热，减少散热损失，增加热交换面积，使烘干机的单位容积蒸发强度大大提高，从而有效地提高了热能利用率，降低了能耗。万泰一直在努力提高自身的竞争力及品牌知名度。
5、谨防广告骗局：部分木屑烘干机生产厂家，产品宣扬费用及占主营支出比例的大半，其广告费用无形中加到机器价位中，用户在无形中出来冤枉钱。[4]
9启动前的检查
1.启动木屑烘干机之前，必须对它的声、光报警装置进行检查。
2.逐台检查各减速机、传动部位是否已加足润滑油并调整各传动带的松紧度。
3.热风室过热报警装置与各安全温度监控仪也在安检工作之列。
4.检查换热器进冷风口及风机裸露在外风口的防护网罩是否完好。
5.检查电气设备、电动机的接地保护、安全保险装置和绝缘情况。
6.如果是在夏天，还要对木屑烘干机的防雷接地装置进行例行检查。
7.木屑烘干机传动装置的机座是否稳固也在安检工作的范围之内。
8.螺栓连接部位及焊接处是否牢固可靠也是木屑烘干机开机前安全检查工作的重点之一。
9.所有操作平台、走梯周围的防护栏杆以及铺设的防滑钢板或钢格栅是否牢固。
10.木屑烘干机开机作业之前，还应对流程中的关键部位和设备进行认真检查。如果是新投产的木屑烘干机还要对它的机电系统进行全面调试，满足设备使用性能的要求并通过正式验收后，方可投入使用。长时间停用的和维修后首次使用的设备，使用前应进行单机调试，并经相关负责人批准后，方可投入作业。
11.电源线的锈蚀情况也是需要进行的安全检查工作之一。[5]
